VカットPCB分離機は、分離プロセス中にPCBに最小限の機械的ストレスをかけ、歩留まりを向上させます

ブランド名:	Winsmart
モデル番号:	SMTPD2
Moq:	1台
Price:	negotiable
パッケージングの詳細:	合板ケース
支払い条件:	T/T

起源の場所:

ドリブンモード:

0.4～0.6MPa

切断厚さ:

0.6-3.5mm

切断長さ:

580mm

繰り返す能力:

±2 μm

プリント基板の材質:

アルミ,CEM,FR4

メタルコア V カット PCB デパネルライザー

切断速度:

0～300mm/秒

安全機能:

緊急停止ボタン,安全カバー

点検ビデオ:

提供された

PCBの関係:

780x300x450mm

切削抵抗:

刃の材質:

動作モード:

220V/50Hz または 110V/60Hz

マックスコンポーネント:

高さ60mm

電力料金:

ドリブン:

供給の能力:

年間500台

ハイライト:

VカットPCB分離機最小限のストレス

PCB分離機歩留まり向上

Vカット分離機機械的ストレス

製品説明

VカットPCB depanelingマシンは、PCB depanelingプロセス中にPCBにかかる機械的ストレスを最小限に抑え、歩留まりを向上させます。

VカットPCBデパネライザーの説明:

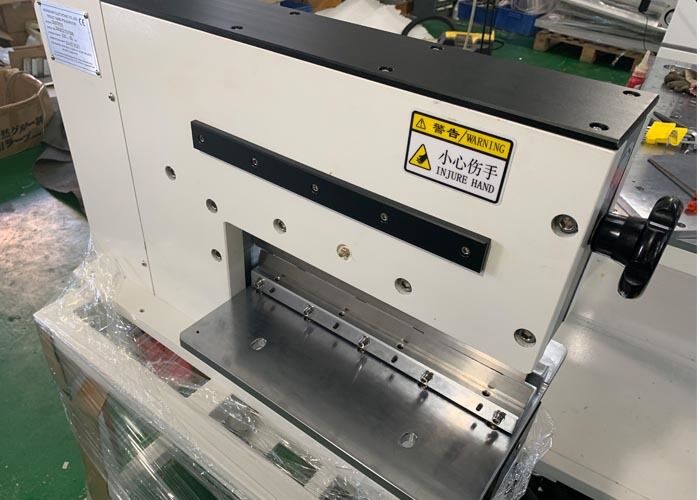

このVカットPCBデパネライザーは、あらかじめスコアリングされたV溝を持つPCBパネルの切断と分割のために特別に設計された、プロフェッショナルな精密分離機です。正確な機械的ローリングカッティング構造を採用し、トレースを引き裂いたり、基板を割ったり、はんだ接合部やSMDコンポーネントを損傷したりすることなく、クリーンでスムーズ、低ストレスのボード分離を実現します。

ブレードの高さ、プラットフォームの位置、切断速度を調整可能で、様々なPCB厚さ、V溝の深さ、FR4やアルミニウム基板などの異なるボード材料に対応します。安定したブレードキャリブレーションと最小限の切断偏差により、一貫した depaneling 品質と大量生産のための高い再現性を保証します。

構造がコンパクトで、操作が簡単で、メンテナンスが少なく、このVカットセパレーターはボードの破損や製品の不良率を低減しながら生産効率を大幅に向上させ、SMTアセンブリ、電子機器製造、バッチPCB処理に理想的なソリューションです。

VカットPCBデパネライザーの特長:

1)。空圧駆動、電動ハイブリッド設計、ダブルストレートナイフ切断、精密SMDシート、アルミニウム回路基板の分割に適しています。
2)。穴あけ作業、すべての厚さのPCBに適しており、切断ボードのストロークは2mm未満で、操作上の安全上の懸念はありません。
3)。ボード切断時に発生する内部応力を180μST未満に低減し、錫の割れを防ぎ、精密部品の損傷を防ぎます。
4)。V溝の端と部分の幅は0.3mm、高さは50mmで切断します。
5)。ブレードは再研磨可能です
6)。切断応力は300 uE未満です。

VカットPCBデパネライザー仕様:

モデル	SMTPD2
駆動	空圧
ブレード長	600mm
切断治具	利用可能
保証	1年
PCB供給	手動
PCB材料	アルミニウム、CEM、FR4
再現性	±2 μm
制御システム	手動
名前	空圧PCBセパレーター

VカットPCBデパネライザーの用途:

現代のVスコアPCB業界で広く使用されており、コンポーネントの損傷を回避するために切断効果を向上させます。

お客様のパネルの以下のパラメータを提供して、標準機がお使いの用途で機能するかどうかを確認してください:

1. 最大コンポーネント高さ

2. コンポーネントとVスコアリングの間の最小距離

3. 最大パネル長

VカットPCBデパネライザー 利点:

熱応力なし: レーザーやルーター方式とは異なり、機械的切断は熱の蓄積を回避します。

高い切断精度: 高密度アルミニウムボードのクリーンでバリのない分離。

ほこりの出ない操作: 機械的ルーティングのような破片やほこりがありません。

厚いPCBに対応: 堅牢で高電流のボード材料向けに設計されています。

長尺ボード対応: LEDストリップや線形照明アプリケーションに最適です。

再現性のある結果: 高生産量での一貫した品質。

梱包と配送:

製品パッケージ:

PCBセパレーターマシンは、輸送中の損傷を防ぐために頑丈な段ボール箱に梱包されます。
必要なすべての付属品と部品は箱の中にしっかりと配置されます。
箱には製品名と仕様が記載され、識別が容易になります。

配送:

製品は、タイムリーで安全な配送を保証するために、評判の良い宅配便サービスを通じて発送されます。
お客様は、出荷状況を監視するための追跡番号を受け取ります。
送料は、お客様の所在地と配送の好みに基づいて計算されます。
国際のお客様は、注文受領時に追加の関税を支払う必要がある場合があります。
