| Brand Name: | Winsmart |
| Model Number: | SMTL300 |
| MOQ: | 1 set |
| 価格: | USD1-150K/set |
| Packaging Details: | Plywood case |
| Payment Terms: | L/C,T/T,Western Union |

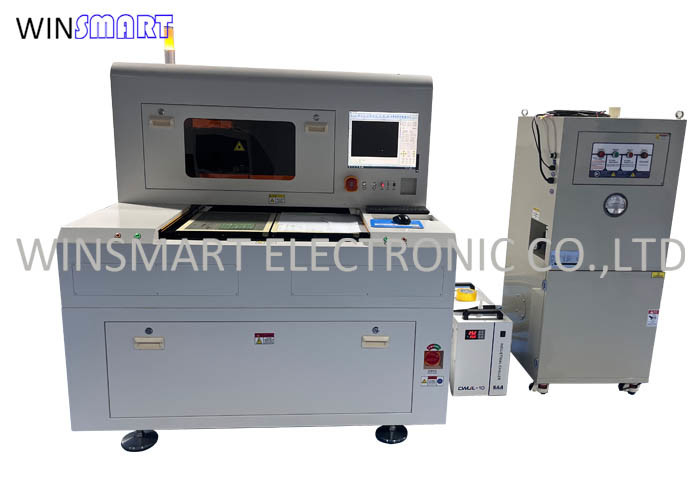

300×300mm 25W UVレーザーPCB脱板機 切断ストレスのないと塵
25W UVレーザーPCBデパネルリングマシンアプリケーション:
柔軟PCBと硬いPCBの製造に広く使用されています.
25W UVレーザーPCBデパネルリングマシン 特徴:
1複雑なPCB設計で ±20μm切断精度を達成する.
2機械的なストレスをなくし 裂け目や脱層を防ぎます
3UVレーザーは最小限の熱損傷を生み 部品を保護します
4FR4,ポリマイド,セラミック,そして硬質PCBで動作します.
5機械的なブーリングがないため,後処理の要件を削減します.
6高密度インターコネクト (HDI) のための正確なマイクロホールを作成します
7SMTラインに統合したり,スタンドアロンマシンとして使用することができます.
8ローター・ビットや刃のような 磨き切断ツールがない
25W UVレーザーPCBデパネルリングマシン仕様:
| モデル | SMTL300 双テーブル |
| パワー | 380V AC 50Hz 20A |
| 圧縮空気 | 圧縮空気 |
| 機械の寸法 | 1450 ((L) x1350 ((W) x1665 ((H) mm |
| 設置スペース | 3000×3000×2500mm |
| 機械の重量 | 800キロ |
| 環境温度 | 22 ~ 25 °C |
| 温度変化 | ± 1 °C / 24hr 内に |
| 環境湿度 | 40%~70% (明らかな凝縮は許されない) |
| 粉塵のない品種 | 100000以上 |
| 電力消費 | 6KW |
| 切断幅 | ≤ 50mm × 50mm |
| 切断材料 | PCB/FPC,LCP/粘着剤の全切断/半切断およびその他の関連材料 |
| 切断厚さ | ≤ 3mm |
| 切断速度 | ≤ 3000mm / S |
| 総加工精度 | ≤ 30um |
| 処理パターン | 直線,斜線,曲線,異常など |
| レーザー | 355nm 光波 ナノ秒レーザー |
| 繰り返しの頻度 | 50-150kHz |
| レーザーパワー | 紫外線 15W@30KHz |
| パルス幅 | < 20ns |
| エネルギー安定性 | < 3% RMS 8時間以上 |
| 照明の質 m2 | < 13 |
| モード | 2500mm/S |
| 保証 | 1年 |
| サービス | 海外での訓練も可能 |
25W UVレーザーPCBデパネルリングマシン利点:
25W UVレーザーPCBデパネルリングマシンは,印刷回路板 (PCB) の切断,掘削,マークのために設計された高精度,非接触式デパネルリングソリューションです.医療機器高精度で最小限のストレスを要求する自動車,航空宇宙,電信産業.
短波長 (355nm) とFR4やポリマイド,セラミック,アルミニウム支持基板などのPCB材料の高い吸収効率のためにPCBデフェンリングに使用されます.これはクリーン,精密な切断と最小限の熱影響.
|
| Brand Name: | Winsmart |
| Model Number: | SMTL300 |
| MOQ: | 1 set |
| 価格: | USD1-150K/set |
| Packaging Details: | Plywood case |
| Payment Terms: | L/C,T/T,Western Union |

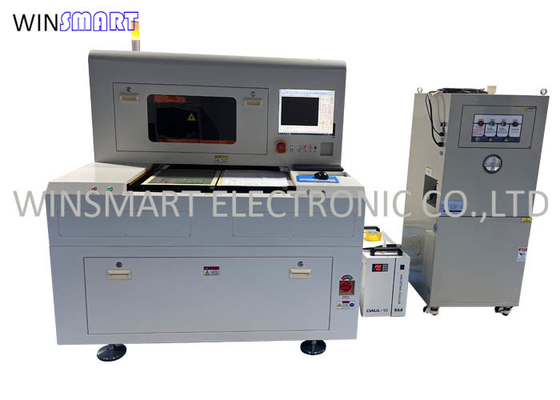

300×300mm 25W UVレーザーPCB脱板機 切断ストレスのないと塵
