| Brand Name: | Winsmart |
| Model Number: | SMTID3 |
| MOQ: | 1セット |
| 価格: | USD1-10000/set |
| Packaging Details: | パライウッドケース |
| Payment Terms: | L/C,T/T,ウェスタンユニオン |

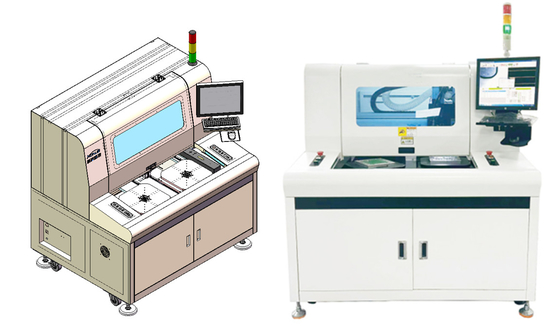

二重スピンドル 二重テーブル ユニバーサルVカットPCB分離機とPCBルーターマシン
複式スピンドルユニバーサルPCB分離機概要:
この機械は,Vカット板とフレーシングブリッジの接続の両方のパネルのために設計されています. 双テーブルと双スピンドル,Vカットボードのためのスピンドル,タブボードのためのスピンドルがあります.
電子機器製造,自動車,医療機器,LED照明,通信に広く使用されています.
裂け目や脱層や微小ダメージを防ぐため 高信頼性の電子機器に最適です
二重スピンドルユニバーサルPCBセパレーター特徴:
12つのテーブルで同時に切れる
2二重スピンで複数のPCBを同時に処理し 効率を倍にする
32つのPCBを同時に処理することでサイクル時間を短縮します.
4大量の製造環境に最適です
5操作者の介入を最小限に抑え 労働コストを削減します
6CCDビジョンアライナメントシステムは,正確な切断を保証します.
7裂け目や脱層を防ぎます
8FR4とアルミニウムバック,セラミック,リジッド・フレックス,多層PCBで動作します.
9複雑なPCB形状と不規則なデザインをサポートします.
10掃除式粉塵収集システムは,汚れを除去し,清潔な作業環境を保証します.
11廃棄物や再加工を最小限に抑え 生産率を向上させます
2回スピンドルユニバーサルPCB分離器の仕様:
| モデル | SMTID3 |
| 作業エリア | 300x300mm,0-80mm ((Z) |
| テーブル | 双子 |
| スピンドル | デュアル, SycoTec 4025HY ルーティング |
| スクロール棒,ガイドレール,モジュール | 中国ブランド |
| サーボモーター | パナソニック |
| 静電エリミネーター | ADK-801ADK-801 |
| PC | 工業用品 |
| モーション制御カード | PI9074 |
| モニター | 17インチ |
| オペレーティングシステム | Windows 10 |
| スピンドル速度 | 最大60000RPM |
| XYZ 駆動速度 | XY.800mm/s,Z.300mm/s |
| 切断速度 | 0〜100mm/s |
| 切断精度 | ±0.05mm |
| 総動力 | 5KW |
| 作業プラットフォーム | ローティングトレイは2つの方向で切ることができます |
| スピンドル冷却システム | 空気冷却 |
| 掃除機の電力 | 3kw 380V,3相 (上層真空掃除) |
| 空気圧 | 0.5-0.7MPa |
| 騒音制御 | < 80 dB |
| 安全装置 | 安全ドアとセンサー |
| プログラミング | より簡単なプログラミングのためにdxfファイルをインポートできます. |
| PCBの積載と卸載 | 手帳 |
| 技術支援と訓練 | 設備の操作,プログラミング,ハードウェアのメンテナンスのビデオ,現場での訓練サービスを提供する |
| 視力システム | CCD 視覚位置調整システム |
| 警告灯 | 三色ランプ |
| 作業範囲の保護カバー | 六角形のドアの盲目保護モード |
| サイズ | 1500 ((L) x1450 ((W) x1600 ((H) mm |
| 体重 | 約950kg |

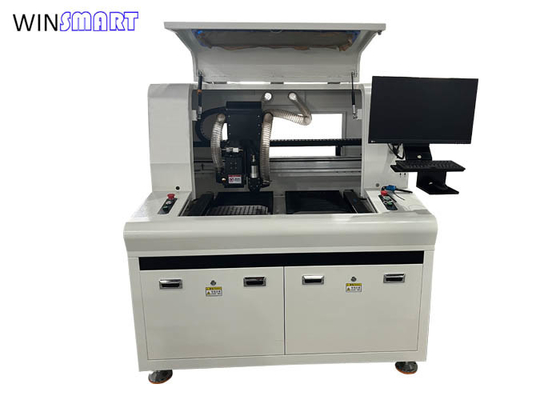

2つのスピンドルユニバーサルPCB分離機 詳細:
このユニバーサルPCBセパレーターは,V切断とフライリングブリッジの両方のパネルのために設計されており,V切断板のみまたはルーティングボードのみで動作します.
二重スピンドルユニバーサルPCBセパレーター 主要部品 紹介:
1. ブラシのないモーターは,切断プロセス中に塵吸着を減らすために吸着とイオン空気を用いて,サーボ制御Z軸リフティング,PCBの高さの正確な制御を推進します.
2. 高速SycoTecスピンドル,高速切断,掃除機と切断器破損検出を装備して,ナイフ破損後にさらなる切断とスクラップを防止します. セルボ制御Z軸リフティング,PCBの高さの正確な制御.
3オーダーメイド アルミ合金装置 酸化処理 静止防止 切断精度を保証する
ユニバーサルPCBセパレーター出荷配置リスト:
1)PCB分離機 2 スピン × 1 ユニット
2) 掃除機 x 1 ユニット
3) 切断刀 x 5 pc,ルーティングビット x 10 pc
4) 使用説明書 x 1 PC
5) 操作ビデオと設定ビデオ
|
|
