| Brand Name: | Winsamrt |
| Model Number: | SMTP300 |
| MOQ: | 1セット |
| 価格: | USD1-10000/set |
| Packaging Details: | 合板の箱 |
| Payment Terms: | L/C,T/T,ウェスタンユニオン |

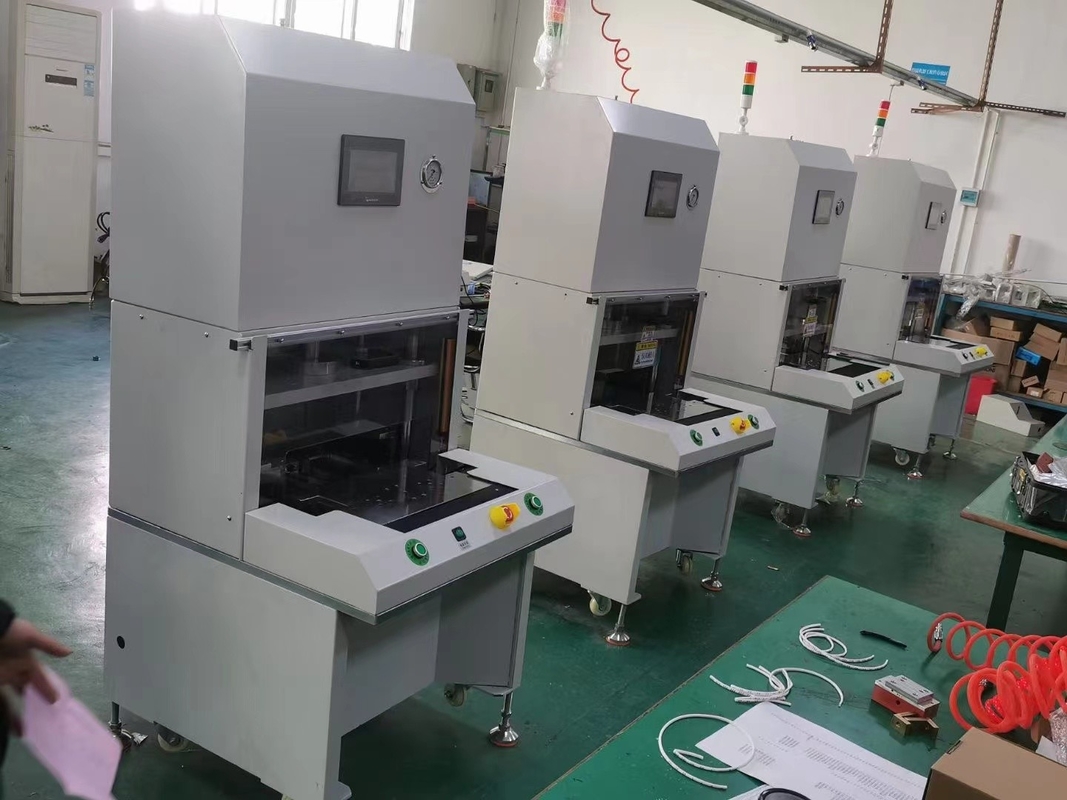

10 トン パンネマティック PCB パンシング マシン 10S サイクル 時間 生産性の向上
パネウマティックPCBパンシングマシン 紹介:
10トンの気圧PCBパンチングマシンは,印刷回路板 (PCB) の穴やスロットを効率的にパンチするために設計された専門機器です.高レベルのパンチングパワーを提供するために空気力を使用この機械は,PCB製造プロセスの生産性を向上させるために特別に開発されています.
PCBA パンシング マシン 精密 パンシング 模具:
パネウマティックPCBパンチングマシン特徴:
1高パンシングフォース:この機械は,10トンのパンシングフォースを提供する空気力システムで装備されています.これはPCBの効率的で信頼性の高い穴またはスロットパンシングを保証します.
2急速なサイクル時間: 10 秒の高速なサイクル時間により,高速なパンチ作業が可能になり,生産性の向上と生産サイクル時間の短縮に貢献します.
3パンネーマティック制御システム:この機械は,精密で一貫したパンニング操作を保証する,パンネーマティック制御システムを利用します.孔またはスロット正確な配置を保証.
4. パーソナライズ可能なパンチングパターン: 特定のPCB設計と要件に基づいて,異なるパンチングパターンを収容するためにマシンをカスタマイズすることができます.穴やスロット配置に柔軟性を可能にします.
5操作が簡単: 機械はユーザーフレンドリーな制御とインターフェースを備えており,操作者がパンシングパラメータを設定し,設定を調整し,機械の動作を監視することを容易にする.
パネウマティックPCBパンチングマシン機能:
このPCBパンチングマシンは,さまざまな産業でPCBデペンリングに使用できます.手動プロセスによってPCBに引き起こされた可能性のあるマイクロクラックを避けるのに役立ちます.変形式ダイツーリングで打撃死体を設定する簡単な提供この機械は,PCBを簡単に操作できるので,便利なロードと卸荷も可能です.空気シリンダー駆動機械は,安全な保護システムを備えており,さまざまな用途に適しています.
パネウマティックPCBパンチングマシン仕様:
| 作業エリア | 460*320mm |
| 作業圧 | 0.45-0.7Mpa |
| 切断精度 | ±0.05mm |
| サイクルの時間 | 7〜15秒 |
| パネウマ力 | 10T |
| PCB/FPCの厚さ | 0.08-3.5MM |
| PCB/FPC素材 | FPC,FR1,FR4,CEM-1,CEM-3,MCPCB |
| 切断モード | パンチング |
| PCB タイプ | タブボード |
| 作業物件 |
LCDディスプレイ,自動記録 加工製品,自動パンシング |
| 送信ポート | 国際標準 |
| PCB 積載 | 手帳 |
| PCBの配列 | パンチングモール |
| 操作言語 | 英語 |
| 脳卒中 | 50MM |
| 模具の高さ | 170MM |
| パワー | 380/220V |
| フューズ | 3A |
| 機械の寸法 | 820×740×1750mm |
| 機械の重量 | 680kg |
パネウマティックPCBAパンシングマシンの操作手順:
1. 準備: 機械が適切に設定され,圧縮空気源に接続されていることを確認します. パンチされるPCBを機械のパンチ模具にしっかりと配置します.
プログラム: プログラムする必要がない,カスタマイズされた模具 プログラム時間を節約します. 模具にボードをマニュアルでロードし,パンチのために"スタート"ボタンを押します.
位置付け:PCBを機械のパンチ模具内に正確に並べ,希望されたパンチ位置がパンチツールまたはマースと並ぶことを確認します.
アクティベーション: パンチングプロセスを開始することによって,機械の空気制御システムをアクティベートします.これは通常,ボタンを押したり,脚ペダルを押したりして行うことができます.圧力を発生させる気圧システム.
パンシング: 機械は,パンシングツールまたはモールに気力力をかけ,PCBに浸透し,望ましい穴またはスロットを作成します.パンシング操作は,指定された 10 秒のサイクルの時間内に実行する必要があります..
検査: パンシング プロセスが完了した後,穴やスロットが正確に配置され,必要な仕様を満たしていることを確認するために,パンシング PCB を検査します.
パネウマティックPCBAパンシングマシーンアプリケーション:
エレクトロニクス製造:この機械は,消費者電子機器,通信機器,産業制御システムなどの様々な電子機器のためのPCBの生産に使用されます.
PCBプロトタイプ作成:プロトタイプ作成段階では,部品の配置とテスト目的のためにPCBに穴やスロットを作成するのに役立ちます.
PCB組立:PCBの穴やスロットで,組立プロセス中に電子部品を挿入することが容易になります.
カスタムPCB製造:この機械は,正確な穴またはスロット配置を必要とするカスタム設計PCBの製造に適しています.
|
