| Brand Name: | Winsmart |
| Model Number: | SMTR05 |
| MOQ: | 1セット |
| 価格: | USD20000-80000 |
| Packaging Details: | 合板の箱 |
| Payment Terms: | T/T、L/C、ウェスタン・ユニオン |

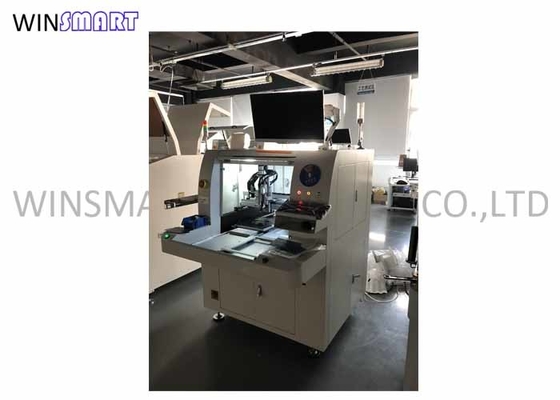

1.8KW PCB Depaneling 装置 PCBA ルーター勝利 10 オペレーション システム
精密 PCBA のルーター機械勝利 10 操作システム PCB Depaneler
PCB Depaneler 導入:
特殊な形状の不規則な PCB ボード、スタンプ ホール ボード、マルチポイント ボードのデパネリングに使用されます。
主に、フライスカッターが高速で動作する装置を使用して、事前にプログラムされたパスに従って複数接続された PCB を分離し、手動の切断または V-CUT またはプッシュの切断不良の代わりに使用します。切断精度が高く、耐用年数が長く、切断品質が高く、粉塵がなく、バリがなく、ストレスが少なく、安全でシンプルで、製品の品質が向上し、スクラップ率が低下します。主に、特殊な形状の不規則な PCB ボード、スタンプ オリフィス ボード、およびマルチポイント ボードをセグメント化するために使用されます。切断プロセスでPCBAボードコンデンサなどのチップが損傷するのを防ぐために、切断応力が小さくなります。手で折りたたむことによるブリキのひび割れやコンポーネントの損傷を避けてください。
PCB Depaneler 機能:
1.最高速度100mm / s、位置決め速度500mm / sのデュアルワークベンチ。
2. 積み降ろし時に途切れることなく連続して切断できます。
3.高品質のシャフトシステムは、システムをすばやく加速および減速し、同期時間を短縮し、移動の生産性を低下させ、高精度を維持できます。
4. 高品質のハードウェアを使用して、高剛性と高機能を確保します。
5.すべての親ネジを覆い、ほこりが入らないようにしてから、回転軸の寿命と機能を動かします。
6.正確な切断を確実にするためにドイツのスピンドルが使用されています。
7.ほこりのないワークショップ用の掃除機が付属しています。
PCB Depaneler 仕様:
| ルーターマシン | |
| X/Y 切削速度 | 0 ~100mm/秒 |
| 繰り返し精度 | ±0.01mm |
| X/Y1/Y2/Z 制御モード | 産業用IPCおよびPC |
| X/Y1/Y2/Z駆動モード | ACサーボモーター |
| 操作とデータ保存 | パソコン |
| 切断精度 | ±0.05mm |
| 主軸速度 | 60000rpm(ドイツKKAVO) |
| 電源 | 220V/110V |
| 空気圧 | 4.5kg/cm 2 |
| 電力率 | 1.8KW |
| 掃除機 | |
| モード | 上または下 |
| 電源 | 380V |
| アップ クリーナー ディメンション | L650×W400×H1350mm |
| ボトムクリーナー寸法 | L665*W635*H1650mm |
PCB Depaneler 操作手順:
1. 装置の電源が正常にオンになっていることを確認し、装置がリセットされて動作を待機していることを確認します。
2. 作業者は、PCB ボードの方向と正負の方向を決定し、PCB ボードを専用の治具に置き、手のひらで軽く押して、PCB ボードが置かれたことを確認し、グランドを下に置きます。 PCB ボードがしっかりと覆われていることを確認します。
3. ビジュアル カメラを使用して、プログラムされた切断パスを調整し、保存を確認します。
4. スタートボタンを押すと、マシンが作動し始め、掃除機、スピンドル、静電除去なども自動的に開始され、フライスカッターはプログラムされた切断パスに従ってボードを分割します。
5. アセンブリ全体と PCB のデパネリングを完了すると、ワークベンチが自動的に終了し、グランドを開き、分離された PCB ボードが損傷していないことを確認し、手動で製品を取り外し、新しい PCB ボードを交換し、グランドを覆い、開始をクリックします分離するボタン。
6. すべての製品がカットされるまで、手順 4.5 を繰り返します。
|
