商品の詳細:
|
重量: | 130kgs | 次元: | 780x300x450mm |
---|---|---|---|
V記録の深さ: | 1/3のPCBの厚さ | 刃: | 330mm |
刃のタイプ: | 線形刃 | 名前: | VカットのPCB Depaneling機械 |
ハイライト: | シリンダーVはPCB Depaneling機械を切った,330mm VはPCB Depaneling機械を切った,330mm PCB Vの溝の打抜き機 |

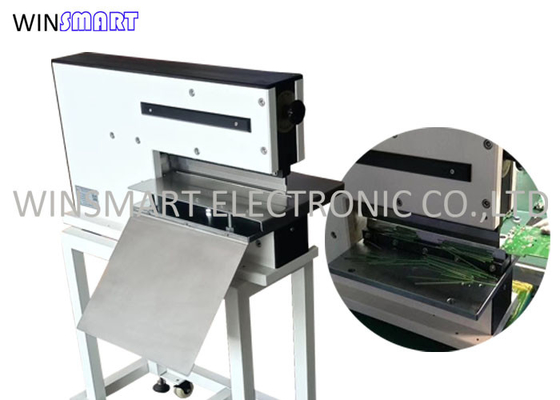

シリンダーによって運転されるVカットのPCB Depaneling機械330mm切断長さ
VカットのPCB Depaneling機械開発:
PCBのdepaneling機械はPCBの連続的な切断の過程において使用される一種の機械である。従来の手動折りたたみの質が制御できない間、折る人員の仕事の安全にまた隠された危険がある。但し、そして相違および折りたたみの位置、PCBの電気回路、部品および錫トラック角度の手動折りたたみの不均等な力が原因で、部品落ちる、銅ホイルの変形および版の落下、および他の短い寿命および不利な現象傷つけられる。
VカットのPCB Depaneling機械特徴:
1. 空気の運転された、電気雑種設計、精密SMDシート、アルミニウム サーキット ボードを分けるためにsutiable二重まっすぐなナイフの切断。
2. すべての厚さPCBのまな板の打撃のために適していない2mmの使用上の安全の心配よりより少しは。
3. 割れる錫を避け、精密部品への損傷を防ぐために板を180μSTの下でに切った場合内部圧力を発生した減らしなさい。
4. Vの溝の端を切れば部品の幅は0.3mm、高さである50mmである。
5. 滑らかな縁切りのための低い切断圧力。
6. 速度を切るフィートのペダル制御。
VカットのPCB Depaneling機械指定:
モデル | SMTPD2 |
機械次元 | 720x300x440mm |
最高の切断長さ | 330mm |
PCB材料 | FR4、MCPCB、CEMの銅板 |
空気圧 | 0.4-0.7MPa |
PCBの厚さ | 0.3-3.5mm |
刃のタイプ | 線形 |
刃の量 | 2pcs |
刃材料 | 高速度鋼 |
テスト レポート | 提供される |
力 | 110/220V |
機械重量 | 130kgs |
VカットのPCB Depaneling機械細部:
1. 2線形刃の設計。切断の圧力を下げなさい、精密な板のための厳密な条件を300ustrainよりより少なく満たしなさい。
2. 最高の2mmの刃の整理は、ことを安全な生産のためのオペレータ指のcannnotの挿入物保障する。そして回転ノブによって刃の整理を調節することは容易である。
3. 騒音およびほこりのない。Conter機能は刃の鋭さの点検に思い出させる時の切断を示す。刃は2-3回re-sharpenedできる。
FAQ:
Q:刃の生命何時であるか。
:100,000-300,000の切断回はPCB材料によって、決まる。
Q:PCB材料は何利用できるか。
:FR1、FR4、CEM、MCPCB。
Q:PCBの厚さは何であるか。
:0.4-3.5mm
Q:何が速度を切っているか。
:それは調節可能、0-400mm/s.である。
