| Brand Name: | Winsmart |
| Model Number: | SMTPD2 |
| MOQ: | 1セット |
| 価格: | USD1-10000/set |
| Packaging Details: | 合板の箱 |
| Payment Terms: | L/C、T/T、ウェスタン・ユニオン |

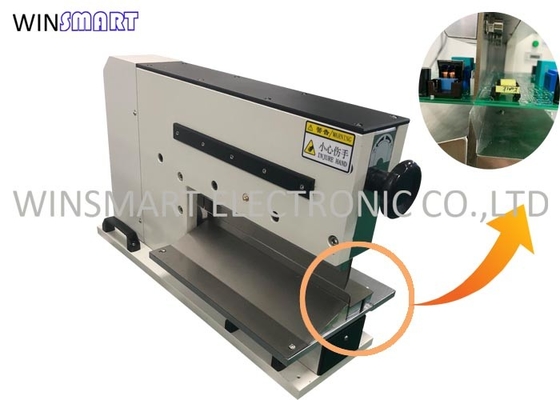

200mm 600mm リニア ブレード PCB ボード カッター マシン フット ペダル コントロール
200-600mmリニアブレードフットペダルコントロールPCBボードカッティングマシン
PCB ボード切断機の利点:
PCB基板切断機は、最新の空気圧電気軽量設計を採用して、一度にせん断応力なしでプレート切断ストロークを完了します。特に、精密SMDまたは薄板の切断に適しています。サーキュラーナイフタイプのプレート切断がない場合に発生する弓とマイクロクラック。せん断応力を最小限に抑えるために、くさび形のツールを使用してプレートを直線的に切断します。これにより、敏感な SMD コンポーネントやコンデンサにさえ影響を与えず、製品の潜在的な品質リスクを最小限に抑えることができます。
PCB ボード切断機の特徴:
1. FR1、FR4、CEM1、CEM3 およびアルミニウム ボードを含む、すべての種類の V カット PCB ボードを滑らかなエッジで分離します。
2. 最大 70mm のコンポーネントを基板に実装できます。
3.このマシンは、銅ランプボード、コブボード、その他のVカットボードにも適しています。
4. コンポーネントを保護するための 200u 未満のストレイン カット ストレス。
5. リニアブレードはカスタマイズ可能です。
6. PCB 保持治具を使用すると、より簡単かつ迅速に切断できます。
PCB ボード切断機の動作原理:
機械は環境に優しく、シリンダー駆動です。
オペレーターは、ボードをVスコアリングラインでブレードに挿入します。ボードをミスフィードすることはありません。
オペレータがフットペダルを踏むと、2 本のリニアブレードがはさみのように PCB 基板を切断し、切断ストレスを軽減します。
PCB ボード切断機の仕様:
| モデル | SMTPD2 |
| 機械寸法 | 刃の長さによる |
| 最大切断長 | 200～600mm |
| PCB材料 | FR4、MCPCB、CEM、銅板 |
| 空気圧 | 0.4～0.7MPa |
| プリント基板の厚さ | 0.3～3.5mm |
| 力 | 110/220V |
| 機械重量 | 130kg / 100kg / 80kg |
| 機械の状態 | 100% 新品 |
| 切削速度 | 運用による |
| 制御システム | フットペダル |
| 切削応力 | 200u未満のひずみ |
| 最先端 | バリのない滑らかな |
| カスタマイズされたフィクスチャ | オプション |
| 保証 | 1年 |
| パッケージ | 木製ケース |
PCB ボード切断機の刃:
|
