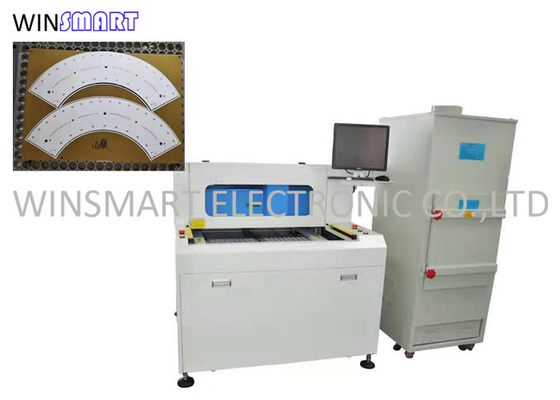

MCPCB のための 3HP 真空クリーニング システム プリント基板のルーター

MCPCB のための 3HP 真空クリーニング システム プリント基板のルーター
3HP Vacuum Cleaning System Printed Circuit Board Router For MCPCB
MCPCB のための 3HP 真空クリーニング システム プリント基板のルーター MCPCB のための 3HP 真空クリーニング システム プリント基板のルーター MCPCB のための 3HP 真空クリーニング システム プリント基板のルーター

大画像 :  MCPCB のための 3HP 真空クリーニング システム プリント基板のルーター

商品の詳細:
起源の場所: 中国
ブランド名: Winsmart
証明: CE
モデル番号: SMTR07
お支払配送条件:
最小注文数量: 1セット
価格: USD1-100000
パッケージの詳細: 合板ケース
受渡し時間: 5-10日
支払条件: T/T、L/C、ウエスタンユニオン
供給の能力: 100セット/月

MCPCB のための 3HP 真空クリーニング システム プリント基板のルーター

説明
基板タイプ: タブ基板 PCB材料: FR4、アルミニウム
PCBの厚さ: 0.8~3.0mm 機械の状態: 新しい100%
備品: 2 保証: 1年
仕事域: 350×400mm 製品名: プリント基板ルーター
ハイライト:

60000rpmプリント基板のルーター

,

3HPプリント基板のルーター

,

真空クリーニング システムMCPCBルーター

3HP真空MCPCBのためのクリーニング システム プリント基板のルーター


プリント基板のルーターの記述:

1. 製品品質を改善しなさい、および破片の損傷を切断の間に防ぐために圧力を切ることを減らしなさい。
2.いろいろ切断道は直線、PCBの設計の制限を非常に減らすアークおよび円を、切ることができる。
3。PCBのカッターの旅程機械の操作は簡単、容易であり、モデルは転換することができる(転換モデル:の据え付け品の切換え転換をプログラムしなさい)
4。自動PCBのルーター機械に高い切断精密がある。正確さはさまざまな切断条件を満たすために± 0.01mmに達することができる。



プリント基板のルーターの特徴:

1. 製品品質を改善し、スクラップ率を減らしなさい。
2。それは高いピクセル色CCDの拡大鏡、補助プログラム教授が装備され、高精度およびシミュレーションを用いる編集文字は、1つのステップで変更することができる。産業LCDに明確なイメージおよび大きい視野角がある。
3.手持ち型の教授のペンダントと装備されていて。編集を手動でされるか、またはGコードを使用して輸入することができるプログラムしなさい。それに輸入、輸出し、コピーし、板の機能が配列、プログラム作成の時そして正確さを簡単にするために編集そして変更、ある。
4.十分に閉められていた、透明な安全ドア、安全な操作および容易な観察。
5.強力な吸塵フィルターおよび集じん器によって装備されていて。up-downの吸引方法は任意で、破片問題をきれいに解決できる。



プリント基板のルーターの特徴:

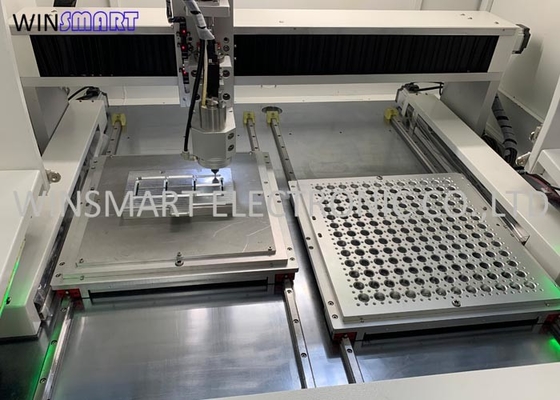

1。このPCBのルーターは連続的な切断をするtwo-slideテーブルを備えている。

2. 滑らかな最先端を保障するより低い圧力。
3.輸入されたモーターおよび紡錘は無騒音の目的のために使用される。
4.任意上および下の真空のクリーニングのsytemは利用できる。

プリント基板のルーターの指定:

次元(W*D*H) 1150mm*1250mm*1325mm
重量 750KG
相殺される高さ 60~110mm
モーター タイプ JiaBaoシリーズ
反復性の位置 0.001mm
軸線の仕事域(最高) 870mm*450mm*50mm
PCBの固定 標準、特殊化
荷を下すPCBの/負荷 マニュアル
PCBのサイズ(最高) 350*400mm
厚いPCB (最高) 5mm
fixturing剛性率 カスタマイズされる据え付け品を作りなさい
Fixturingの固定 機械類
40W
紡錘 60000rpm/min
保護しなさい 自己/風の冷却
変更のカッター 特殊化
切る速度を(最高。) 100mm/s
運転する速度を(最高。) 3000mm/s
切断の精密 0.01mm
真空力 3.5KW AC 380V
真空
2.0KW AC380V
空輸補給 4-6KG/cm2
プログラムは編集する インラインに
機能は編集する ライン、アーク、circula、Uカーブ
プログラム貯蔵 HDD
視野システム SONE色CCD
フライスのオフセット 自動車
真空の組み立て 自動車
Iindicator Iindicator機械国家
用具の点検 自動検出用具の生命、時間のテストの使用
モーター保護するため の積み過ぎ、低電圧の保護機能過熱することを持ちなさい
負荷の点検上のモーター 積み過ぎを、ラインである正常な、低電圧の保護機能持ちなさい
用具の使用可能な時間 自動検出用具の生命、
データ統計量 計算を分ける別の板モデル多様なカウント方法
間違いの記録 ソフトウェアは自動的に機械のすべての警報記憶を記録する
軸線の精密 0.001mm
精密の切断 0.1mm
仕事域は保護する 4を使って密封された保護
ドア センサー 前後安全ドアのマイクロスイッチ センサー(任意)


プリント基板のルーター操作プロセス:

1. 装置が普通動力を与えられる点検し、装置が操作再調節され、待っていることを確認しなさいかどうか。
2。オペレータは方向を定め、PCB板が置かれたことをPCB板、特別な据え付け品の場所の陽性そして負の方向はPCB板彼の手のやしによって、それを、確認したり、下に置く腺をおよびPCB板が堅くカバーされたことを保障するために穏やかに押す。
3。プログラムされた切断道を調節し、救うために確認するのに視覚カメラを使用しなさい。
4.出版物は起動ボタン、PCBのルーター紡錘、静電気の取り外し、掃除機働き、始める、等はまた自動的に始まり、フライスはプログラムされた切断道に従って板を分ける。

5. depaneling全アセンブリおよびPCBを仕事台自動的に出、開け腺を、手動でプロダクトを、新しいPCB板を取付けるために取除くために、分けられたPCB板が損なわれないことを確かめ、覆い腺を、そして分かれるためにかちりと鳴らす起動ボタンを完了しなさい。
6.すべてのプロダクトが終了するまで繰り返しのステップ4.5。
