商品の詳細:
|
| PCBの供給: | 自動 | PCBのアンロード: | 自動 |
|---|---|---|---|
| 主軸速度: | 60000rpm | PCB の配置: | カスタマイズされたフィクスチャ |
| 作業台: | 2 | 名前: | CNC フライス盤 PCB ルーター |
| ハイライト: | ESD自動CNCフライスカッター、デュアルテーブルPCB CNCフライスカッター、全自動PCBルーターマシン,Dual Table PCB CNC Milling Cutter,Full Automatic PCB Router Machine |
||

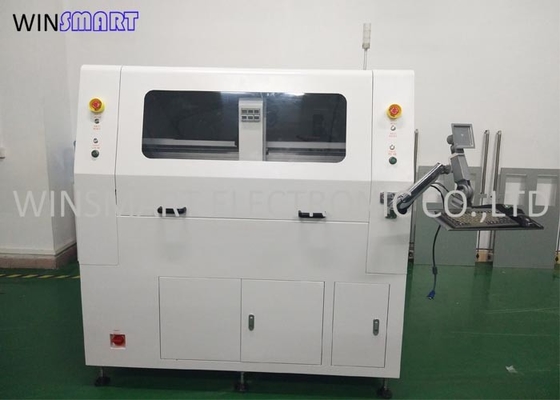

ESD デュアル テーブル フル オートマチック CNC フライス盤 PCB ルーター マシン
CNC フライス盤 PCB ルーターの機能:
1.切断経路の完全な閉ループ、リアルタイムのエラー追跡、フィードバック、補償、それはハイエンドのインテリジェントシステムです。
2.インポートされたスプリットPLCを使用して、従来のコンピューターベースのボードPLCコントロールカードを壊し、より高い安定性とより強力な干渉防止を実現します。
3. 簡単な操作と高い安全性能、切断点あたり 0.5 ～ 0.7 秒。
4. ボトムバキュームクリーニングシステム、ダストフリー。
5.高い作業能力のための二重作業テーブル。
CNC フライス盤 PCB ルーター仕様:
| モデル | SMT-IR500 |
| 機械寸法 | 1550(W)×1200(D)×1600(H) |
| 機械重量 | 900kg |
| モーター | 7軸ACサーボモーター |
| 再現性 | ±0.02mm |
| 切削精度 | ±0.05mm |
| 解像度 | ±0.02mm |
| 作業台 | 2 |
| PCBの位置決め方法 | ピンホールまたはPCBエッジの無駄 |
| パネルのフィード/アンロード | 自動 |
| フライス加工エリア | 300×350mm |
| PCBの厚さ | 0.3～3mm |
| スピンドル | サイコテック |
| 最大スピンドル速度 | 80000rpm/ESD |
| 冷却方法 | 空冷 |
| ルーティング ビット | ハンドル径 3.175mm |
| ルーティングビットの交換方法 | マニュアル |
| レーザー高度計システム | 自己完結型真空ブロー機能 |
| 真空システム容量 | 63L/分 |
| クリーナーパワー | 3馬力エアクリーナー |
CNC フライス盤 PCB ルーター作業フロー:
1. OK/NG バッファからの PCBA 自動供給。
2. 吸引システムが PCBA をピックアップし、パネルを左側のテーブルに置きます。
3. ロッキング システムによって左側のテーブルに固定された PCBA と、パネルの取り外しを開始します。
4. 吸引システムが PCBA をピックアップし、同時にパネルを右側のテーブルに置きます。
5. ロッキング システムによって右側のテーブルに固定された PCBA と、パネルの取り外しを開始します。
6. 左のテーブルから分離された PCBA が終了すると、吸引システムが単一のボードをピックアップし、次の処理のために平らなアンロード コンベアに置きます。
7. フライス カッターは、左テーブルのジョブが終了すると、右テーブル ボードの切断を開始します。
8. 廃 PCB はスクラップボックスに投入されます。
9. 上記の手順を繰り返し、常にパネルを外し続けます。
CNC フライス盤 PCB ルーター操作システム:
1.操作インターフェース：Windows 10
2. 視覚システム: 高解像度デジタルカメラ / Cognex Vision System
3. プログラミング:
a.AOIスキャン/CCDグラブ座標
b.斜めフィルムコピー機能
c.座標を変更し、ccd が自動的に同期する
d.その他機能：工具径補正、集塵機クリーニングチップ

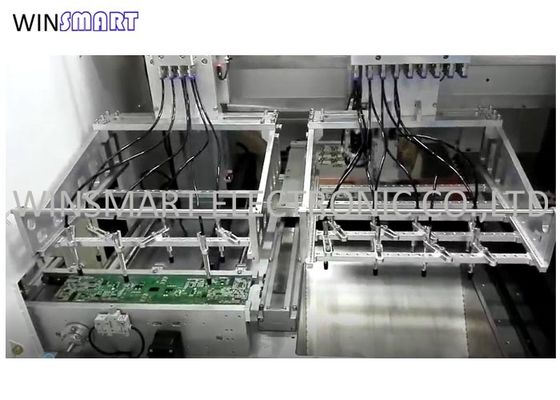

CNC フライス盤 PCB ルーター構造:
