商品の詳細:
|
ワーク・ステーション: | 2 | PCBの関係: | 製粉の接合箇所 |
---|---|---|---|
PCB材料: | FR4およびMCPCB | 適用: | タブPCBAのパネル |
精密の切断: | ±0.05mm | ビットの誘導: | Dia 0.8-2.5mm |
セリウムの承認: | はい | 製品名: | 自動PCBの打抜き機 |
ハイライト: | 自動PCBの打抜き機,FR4 MCPCB PCBの打抜き機,800uはPCBのルーター機械をこす |
自動PCBの打抜き機は800uよりより少なくPCBのルーター機械をこす
自動PCBの打抜き機の記述:
プリント基板(PCB)の製造業の出力および表面の台紙(SMT)の線形速度を改善するためには、プリント基板は通常多くのより小さい単一PCB小さい板に最終製品でPCB depaneling機械装置を使用することによって分けられる大きい板として設計されている。この大きいPCB板はパネルと呼ぶことができる。この大きいパネルは小さい部分に分けられる。異なったプロダクト プロセスでは、それはSMTの後で、ICTの後で、によ穴SMTを溶接した後、または最終製品アセンブリの前に分けられるかもしれない。
自動PCBの打抜き機の特徴:
1. 高速紡錘:高速モーターを備えられた紡錘は企業の上限PCBのdepanelingルーターで広く利用された輸入された紡錘モーターを採用する。紡錘に高速(60000rpm/分)の利点が、長い耐用年数、便利なローディングおよび荷を下すこと、滑らかな切断の表面およびぎざぎざない。また元の紡錘の頻度コンバーターが紡錘モーターを作ることをもたらすより長い耐用年数、より高い切削抵抗の間隔および低温の上昇の効果を装備する。
2.視野システム:シミュレーション機能を教え、編集するプログラムを助けることができる大きい拡大レンズ、および高いピクセル色CCD。自動印の位置修正システムは板が設置されていない、左右プログラムおよびスイッチ モデルをコピーするためにさせるより速く改善するとき切断正確さを、防ぎ基質の間違った切断を。読書バー コードの機能は1D/トレーサビリティおよびデジタル管理のために便利である第2バー コードを読むか、救うか、またはアップロードために選ぶことができる。
3.車の位置:PCBAのサーキット ボードは高精度の切断を、持っているきわめて簡単な点検を実現し、ライン ボディの性能は安定し、信頼できる。
自動PCBの打抜き機の指定:
ルーター機械 | |
速度を切るX/Y | 0 ~100mm/s |
反復性の精密 | ± 0.01mm |
X/Y1/Y2/Zの制御モード | 産業IPCおよびPC |
X/Y1/Y2/Zによって運転されるモード | ACサーボ モーター |
操作およびデータ記憶 | PC |
精密の切断 | ± 0.05mm |
紡錘の速度 | 60000rpm (ドイツKKAVO) |
電源 | 220V/110V |
空気圧 | 4.5kg/cm2 |
力率 | 1.8KW |
掃除機 | |
モード | 上りか最下 |
電源 | 380V |
はっきりした次元の上 | L650*W400*H1350mm |
最下のはっきりした次元 | L665*W635*H1650mm |
自動PCBの打抜き機の維持:
1. 電気キャビネットから落ちる材料があるかどうか確認することは必要である。その場合、それは時間にきれいになる必要があり、毎日維持した。ホストの前部そして背面パネルの維持方法について:毎日拭かれるホストの必要性の前部そして背面パネル。
2.起源の限界センサーのXYZモーター配線および維持方法:一般に、センサーは外的な塵およびオイル汚れと1日1回拭かれる。
3。主要なエンジンの底の鉄の版の維持方法について:部品が落ちれば、時間に取除かれ、取り替えられる必要がある。
4。3点の組合せの維持方法について:浄水器のコップの毎日に水があるかどうか確認しなさい。水があれば、出版物それを取除く黄色い下水管。
5.紡錘の維持方法:機械が毎日を働かせることを止めるとき紡錘を拭き、きれいにしなさい。
6.掃除機の維持方法:毎日働く機械停止の後で掃除機を拭き、きれいにしなさい。

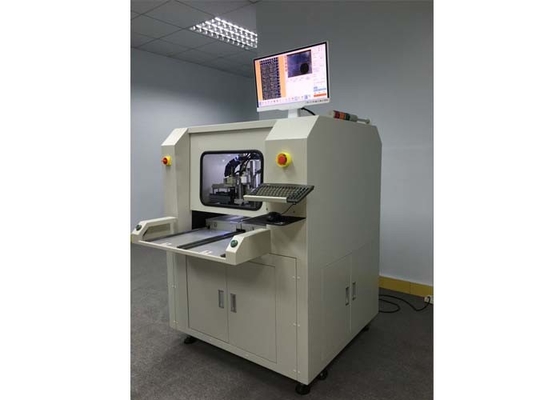

自動PCBの打抜き機の写真:
