商品の詳細:
|
PCBのタイプ: | Vカットおよびタブ堅いPCB | PCBの厚さ: | 3.0mm |
---|---|---|---|
紡錘の速度: | 20000-60000RPM | 精密の切断: | ±0.05mm |
最高PCB: | 300x300mm (標準) | 名前: | PCB Depaneling機械 |
ハイライト: | 普遍的なPCB Depaneling機械,300x300mm PCB Depaneling機械,堅いFR4アルミニウムPCBAの切断システム |

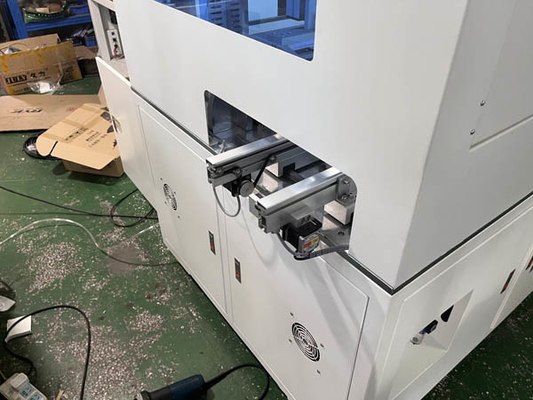

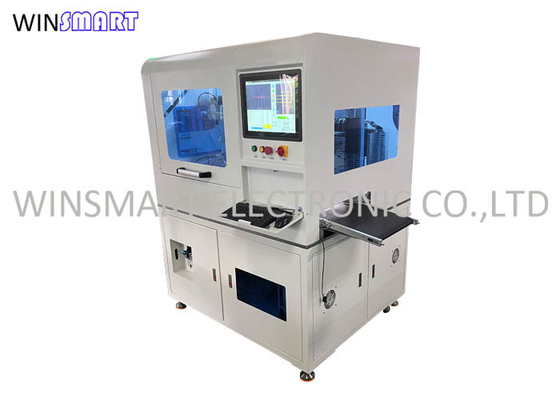

堅いFR4アルミニウムPCBAの切断システム普遍的なPCB Depaneling機械
PCB Depaneling機械機能:
このPCB depaneling機械はVカットおよび製粉橋によって接続されるFR4およびアルミニウムPCBA両方のために実行可能である。
それに2タイプのV溝および製粉の接合箇所の切断両方のための紡錘がある。
PCB Depaneling機械Advantange:
1. depaneling VカットおよびタブPCBAのための低い切断圧力。
2. 精密なプログラミングおよび操作のためのPCおよびCCDの視野システム。
3. 容易なプログラミング。
4. ほこりのない研修会のための上の集じんシステム。
5. 高いvolumプロダクトのための高い生産能力。
PCB Depaneling機械特徴:
1. Realize depaneling、Vカットの覆い、そしてタブ板いろいろな種類の堅いPCBAのために適している生産を意気地なくした。
2. PCおよびCCDの視野システム。
3.補償および吸塵とプログラムする。
4.、Vカットにdepanelingのための1は取付けられている、2つの紡錘depaneling製粉橋のため他である。
5. 切断の間に損傷から部品を保護する500ustrain切断の圧力よりより少し。
6. 任意QRコードおよびバーコードの能力別クラス編成制度。
7. 友好的なソフトウェア、作動し、プログラムすること容易な
PCB Depanelingの機械裁ちの構造:
1. サーボ モーターは速度および精密を切ることを保障するために運転される精密なねじによって一致する。
2. 鋸歯のカッターはより低い切断圧力効果的に高速ブラシレス モーターによって運転される。
3. depanelingすべてのFR4およびアルミニウムPCBAのために別の2基の紡錘の仕事、適した。
PCB Depaneling機械指定:
型式番号 | SMTID3 |
機械サイズ | 1800 (L) X 1500 (W) X 2200の(H) mm |
電圧 | 220V/50Hz、2.5KW |
最高PCBのサイズ | 300x300mm (カスタマイズ可能) |
PCBの厚さ | 0.4-6mm |
供給モード | 自動 |
PCBの位置 | カスタマイズされた据え付け品 |
プログラミング | インラインに プログラムする視野の教授、 |
紡錘の切断 | 20000-60000rpm/min |
冷却のタイプ | 自己の冷却 |
吸塵モード | 上のコレクション |
速度の切断 | 1-100mm/s |
正確さの切断 | ±0.02mm |
ビットの誘導 | 0.8-3.0の直径、右の回転 |
繰り返し正確さ | ±0.02mm |
制御システム | 産業PC |
紡錘 | ドイツSycoTec 4025HY |
