商品の詳細:
|
掃除機: | 3hp | IONIZER: | はい |
---|---|---|---|
PCBの厚さ: | 0.8-3.0mm | ビットの誘導: | Dia 0.8-3.0mm |
精密の切断: | ±0.05mm | 利用できるPCB: | タブのパネル |
ブランド: | Winsmart | 製品名: | ルーターPCBの打抜き機 |
ハイライト: | ルーターPCBの打抜き機,3HP Depanelizer PCBの打抜き機,PCB Depanelingのルーター機械 |

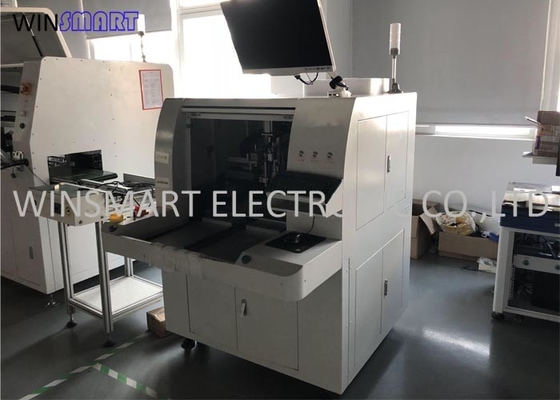

CCDのカメラのルーターPCBの打抜き機半自動PCB Depanelizer
ルーターPCBの打抜き機の概観:
このルーターは事前編集された道に従って複数の関係モードのPCB板を分けるために高速で動くのにフライスを使用する主に装置である。マニュアルの壊れるか、V-CUTまたは打つ、プロダクトの質を改善するおよび拒絶率を減らすの欠陥を取り替える。機械は人間-機械インタフェースWindows 10をオペレーティング システム、簡単なおよび人間化されたインタフェース設計、自動切断道訂正システム、高いピクセルCCDプログラム作成、ブロック プログラムおよびシングル・ステップ プログラム編集および修正採用する。従って相互に働く2つのプラットホームが付いているPCBの荷を積み、荷を下す装置は効果的に機械のアイドル時間を減らすことができ理想的な生産の効率を達成する。
ルーターPCBの打抜き機の特徴:
1. 機械は産業高ピクセルCCDの引伸ばし機レンズおよび補助プログラム教え、編集文字が装備されている。精密はより高く、より正確イメージはより明確である。
2。 システムを置き、訂正する自動印ポイントに移動道の実時間ディスプレイそして模倣されたルートの追跡がある。表示は一目で明確である。自動直線および訂正機能により高い切断正確さがある。PCBが3mmの範囲の内で相殺される限り、マシン ビジョンは板を置くときオペレータの正確さの条件を緩める自動ルートの訂正を行うことができる。そして働く効率は非常に改善される。
3。 左右の仕事台のコピー、ブロックのコピー、配列、複数の角度の接続盤のコピー、シングル・ステップ追跡の修正機能およびプログラムの修正機能をプログラム生産時間を簡単にし、プログラミング効率を改善するために正確に編集することを妨げるため。

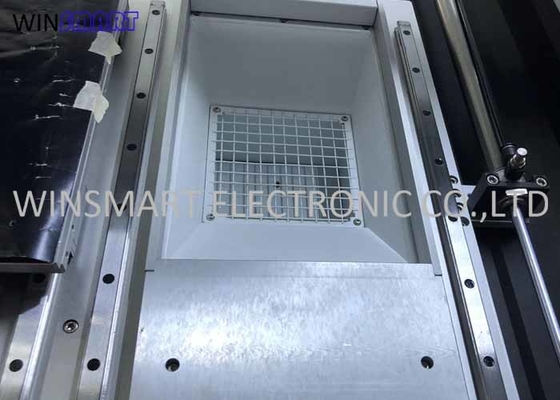

4.強力な入口ファンからよりよい塵の吸収の効果を成っていた低雑音掃除機および高圧静的な除去装置はもたらす。
5。 用具の生命監視のために、フライスは別の切られていない刃の位置にある特定の間隔を切った後自動的に上がり、下る。上部および下の間隔および時は刃の長さに従ってフライスの生命を延長するために置くことができる。
6.透明な安全ドアの設計は処理プロセスを明確に一目でさせる。ドアを開ける2つの方法がある:から選ぶべき異なった顧客のための非常停止そして50%の減速。非常停止は事故を処理の間に防ぎ、安全点検にオペレーティング環境を提供することである。プログラムするとき、プログラマーがプロセスを監視することは便利である。
7。 PCBのパネルは待ち時間を減らし、収穫を改良するのに2プラットホームのサーボ モーター輸送システムの使用によって処理され、置かれる。同時に異なった顧客の必要性を満たすために輸入された紡錘および国内紡錘を提供しなさい。
ルーターPCBの打抜き機の指定:
全面的 | |
次元(W*D*H) | 1250mm*1650mm*1450mm |
重量 | 750KG |
相殺される高さ | 60~110mm |
マニピュレーター | |
モーター タイプ | JiaBaoシリーズ |
反復性の位置 | 0.001mm |
軸線の仕事域(最高) | 650mm*560mm*50mm |
ワーク・ステーション | |
PCBの固定 | 標準、特殊化 |
荷を下すPCBの/負荷 | マニュアル |
PCBのサイズ(最高) | 320*320mm |
厚いPCB (最高) | 5mm |
Fixturing | |
fixturing剛性率 | カスタマイズされる据え付け品を作りなさい |
Fixturingの固定 | 機械類 |
紡錘モーター | |
力 | 150W |
紡錘 | 60000rpm/min |
保護しなさい | 自己/風の冷却 |
変更のカッター | 特殊化 |
機能の誘導 | |
切る速度を(最高。) | 80mm/s |
運転する速度を(最高。) | 2500mm/s |
切断の精密 | 0.01mm |
真空システム | |
真空力 | 3.5KW AC 380V |
真空 | 錘 |
実用性 | |
力 | 2.0KW AC380V |
空輸補給 | 4-6KG/cm2 |
プログラミング | |
プログラムは編集する | インラインに |
機能は編集する | ライン、アーク、circula、Uカーブ |
プログラム貯蔵 | HDD |
視野システム | SONE色CCD |
フライスのオフセット | 自動車 |
真空の組み立て | 自動車 |
操作のモニター | |
Iindicator | Iindicator機械国家 |
用具の点検 | 自動検出用具の生命、時間のテストの使用 |
モーター保護するため | の積み過ぎ、低電圧の保護機能過熱することを持ちなさい |
負荷の点検上のモーター | 積み過ぎを、ラインである正常な、低電圧の保護機能持ちなさい |
用具の使用可能な時間 | 自動検出用具の生命、 |
データ統計量 | 計算を分ける別の板モデル多様なカウント方法 |
間違いの記録 | ソフトウェアは自動的に機械のすべての警報記憶を記録する |
III.正確さ | |
軸線の精密 | 0.001mm |
精密の切断 | 0.1mm |
IV.安全 | |
仕事域は保護する | 4を使って密封された保護 |
ドア センサー | 前後安全ドアのマイクロスイッチ センサー(任意) |
緊急事態停止ボタン |
ルーターPCBの打抜き機は下記のものを含んでいる:
掃除機X 1pc
紡錘X 1pc
ビットX 10pcsの誘導
使用説明書X 1pc
操作のビデオ
