商品の詳細:
|
| 関係の方法: | 製粉の接合箇所 | PCB材料: | FR4のアルミニウム |
|---|---|---|---|
| PCBの厚さ: | 0.8-3.0mm | 点検ビデオ: | 提供した |
| 精密の切断: | ±0.05mm | 証明書: | セリウム |
| 仕事域: | 350x400mm | 速度の切断: | 1-100mm/s |
| 洗剤: | 最下の真空システム | 製品名: | PCBのルーターのフライス |
| ハイライト: | 視覚PCBのルーターのフライス,350x400mm PCBのルーターのフライス,4つの軸線PCB Depanelingのルーター機械 |
||

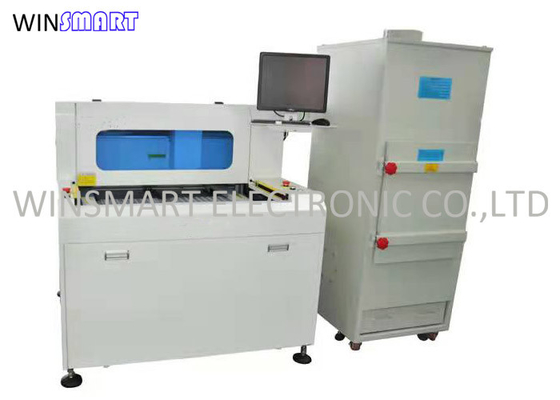

350x400mmの二重テーブルの高速4軸線視覚PCBのルーターのフライス
PCBのルーター機械特徴:
このシステムに大量の生産のためのtwo-slideテーブルがある。そしてそれに滑らかな最先端を保障するためにPCBAを保護するより低い圧力がある。
輸入されたモーターおよび紡錘は無騒音の目的のために使用される。
任意上および下の真空のクリーニングのsytemは異なった顧客の条件のために利用できる。
精密な切断を保障する良質CCDシステム。
容易で、簡単なプログラムし、ビットを導き、そして速度を切ることは調節可能である。
PCBAのフライスPCBのルーター機械指定:
| 全面的 | |
| 次元（W*D*H） | 1150mm*1250mm*1325mm |
| 重量 | 750KG |
| 相殺される高さ | 60~110mm |
| マニピュレーター | |
| モーター タイプ | JiaBaoシリーズ |
| 反復性の位置 | 0.001mm |
| 軸線の仕事域（最高） | 870mm*450mm*50mm |
| ワーク・ステーション | |
| PCBの固定 | 標準、特殊化 |
| 荷を下すPCBの/負荷 | マニュアル |
| PCBのサイズ（最高） | 350*400mm |
| 厚いPCB （最高） | 5mm |
| Fixturing | |
| fixturing剛性率 | カスタマイズされる据え付け品を作りなさい |
| Fixturingの固定 | 機械類 |
| 紡錘モーター | |
| 力 | 40W |
| 紡錘 | 60000rpm/min |
| 保護しなさい | 自己/風の冷却 |
| 変更のカッター | 特殊化 |
| 機能の誘導 | |
| 切る速度を（最高。） | 100mm/s |
| 運転する速度を（最高。） | 3000mm/s |
| 切断の精密 | 0.01mm |
| 真空システム | |
| 真空力 | 3.5KW AC 380V |
| 真空 | 錘 |
| 実用性 | |
| 力 | 2.0KW AC380V |
| 空輸補給 | 4-6KG/cm2 |
| プログラミング | |
| プログラムは編集する | インラインに |
| 機能は編集する | ライン、アーク、circula、Uカーブ |
| プログラム貯蔵 | HDD |
| 視野システム | SONE色CCD |
| フライスのオフセット | 自動車 |
| 真空の組み立て | 自動車 |
| 操作のモニター | |
| Iindicator | Iindicator機械国家 |
| 用具の点検 | 自動検出用具の生命、時間のテストの使用 |
| モーター保護するため | の積み過ぎ、低電圧の保護機能過熱することを持ちなさい |
| 負荷の点検上のモーター | 積み過ぎを、ラインである正常な、低電圧の保護機能持ちなさい |
| 用具の使用可能な時間 | 自動検出用具の生命、 |
| データ統計量 | 計算を分ける別の板モデル多様なカウント方法 |
| 間違いの記録 | ソフトウェアは自動的に機械のすべての警報記憶を記録する |
| III.正確さ | |
| 軸線の精密 | 0.001mm |
| 精密の切断 | 0.1mm |
| IV.安全 | |
| 仕事域は保護する | 4を使って密封された保護 |
| ドア センサー | 前後安全ドアのマイクロスイッチ センサー（任意） |
| 緊急事態停止ボタン |
PCBのルーターの掃除機変数:
| こし器 | 縦箱 |
| 塵箱次元 | 730mm×640mm×1700mm |
| 電圧力 | AC380V 50HZ、2.2KW、3HP |
| 騒音 | 75dbの下 |
| Airinlet/出口次元 | 6つのinches/8インチ |
| 電源コード | 5X2.52 |
| 高密度フィルター・バッグ | 16PCS |
PCBのルーター機械塗布:
それは携帯電話、自動車電子工学、世帯の電気電気器具、携帯電話、LEDの照明、医療産業、等のような、製造するエレクトロニクス産業で広く利用されている。
PCBのルーター機械設置条件:
1。 版のディストリビューターの電源の条件:AC380V （主要なエンジン） 4.8K8/9A+ （掃除機） 2.2KW/4.7A
2. TNs:段階Aの段階Bの段階Cの（n）の地上ライン（PE）、上でゼロ ライン電力線4mm2
3.空気圧の条件:4-6kg/cmの²
4.機械の配置スペース:80-100CMの維持の間隔は壁からの機械の後ろで予約べきである。左および右側は維持の間隔の50-80CMを確保する必要がある。
5.据え付け品の条件:総高さは37MM、最下frame+jigに分けられてであり、底フレームの長さそして幅は430M m×380mの最下フレームの取付けのためのM6穴である正方形の360×360MMである
