| Brand Name: | Winsmart |
| Model Number: | SMTD12 |
| MOQ: | 1セット |
| 価格: | USD1-10000/set |
| Packaging Details: | 合板の箱 |
| Payment Terms: | L/C、T/T、ウェスタン・ユニオン |

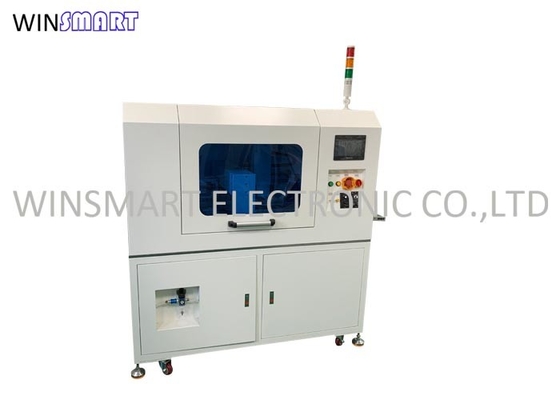

フル オートマチックのVカットのPCB DepanelizerインラインVカットのDepaneling機械
フル オートマチックのVカットのPCB Depanelizerの特徴:
1. 多数のカッターの単一のグループは自動的に分け異なったカッターは異なったプロダクトに従って作ることができる。
2. 安全を保障するためにアクリル カバーによって装備されている。
3. 電気制御部品は便利な人間-機械インタフェースで開くか、または保護すること選ぶことができる。
4. ナイフ型の下で皿を集める塵がある。
5. 正方形の溶接フレーム、薄板金のシーリング版、表面の鋼鉄ペンキのベーキングを採用しなさい。
6. すべてのV溝のパネルのために適した。
7. Depanelingの文書:FR4、MCPCB
フル オートマチックのVカットのPCB Depanelizerの指定:
| 機械次元 | 名前 | インラインVカットのPCBの分離器 |
| 次元 | 1500*800*1500mm | |
| 重量 | 600kgs | |
| 色 | 白い | |
| 使用法の条件 | 電源 | AC220V、1800W |
| エア・サプライ | 0.6MPa | |
| 環境 | きれい、乾燥した、湿気か高温を避けなさい | |
| 部品と記録ライン間の最小距離 | 1.5mm | |
| PCBのパネルの範囲 | 12x12mm – 300x300mm | |
| 供給のドアの調節 | 固定前側、adjutable裏側 | |
| 最高の構成の高さ | 上部の35mmの底20mm | |
| ソフトウェア | PLC | ローカル ブランド |
| 変数設定 | タッチ画面の配置 | |
| 貯蔵 | 50のプログラムのために利用できる | |
| タッチ画面 | 台湾のブランド | |
| センサー | Omron | |
| 刃Spec | 材料 | 日本高い鋼鉄 |
| 天使 | 10-30程度 | |
| 生命時間 | 3,000,000回 | |
| ナイフ型の精密 | 0.1mm | |
| ナイフ型の時間を取り替えなさい | 60分 | |
| 他の機能 | 間違った操作の保護 | センサー、ソフトウェア |
| 安全な保護 | 非常停止スイッチ | |
| 力およびガスは機能を断ち切った | はい | |
| 自己検査機能 | 時間の監視、容量の監視、装置の欠陥情報および自動排除システムを始めなさい |
フル オートマチックのVカットのPCB Depanelizerの働きステップ:
1. メカニズムが前もって決定されたトラック、輸送トラックにPCBAを送る上部板はYの方向のより低くまっすぐなナイフ、より低くまっすぐなナイフの上昇、上部のまっすぐなナイフの移動および切口の上にYの方向の記録ラインがすべて切られるまでV PCBAを送る。
2. トラックを通る多数のカッターの多数のグループへのYの方向流れで切られる分けられた板およびXの方向のPCBの切口は同時に終了する。
3. 排出のコンベヤー ベルトの単一の分けられたPCBの落下および背部ワーク・ステーションへの流れ。
4. 塵を吸収する機械のカッターのダイスの下に掃除機がある。
|
