レーザーPCB Depaneling機械
>

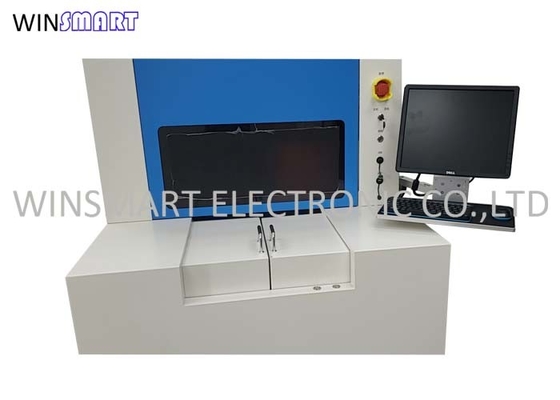

精密レーザーPCB機械を切る±2μMによっては非Depaneling PCBが接触する

精密レーザーPCB機械を切る±2μMによっては非Depaneling PCBが接触する

Brand Name: Winsmart
Model Number: SMTL300
MOQ: 1セット
価格: USD1-150K/set
Packaging Details: 合板の箱
Payment Terms: L/C、T/T、ウェスタン・ユニオン
Detail Information
起源の場所:
中国
証明:
CE
PCB:
FR4、FPC
レーザ:
紫外線
調子:
中国製、新品
備品:
カスタマイズされた
CEレポート:
提供された
名前:
レーザー PCB マシン
供給の能力:
1ヶ月あたりの100セット
ハイライト:

非レーザーPCB機械に連絡しなさい

,

ソリッド ステート紫外線レーザーPCB機械

,

355nmレーザーPCB Depaneling機械

Product Description

非接触 ±2μm 切断 精密レーザー PCB マシン Depaneling PCB





レーザー PCB マシンの利点:

ほこりがなく、PCB の導電性に優れています。

ノーストレス、切削精度±5μm

簡単な操作のためにガーバーファイルをインポートできます

エイリアン/ラインカットが可能

非接触で滑らかな刃先



レーザー PCB マシンの動作原理:

プラットフォーム上の手動/自動フィード PCB/FPC -> 真空吸着 FPC/カスタム フィクスチャ固定 PCB -> カメラ CCD システム スキャン マーク ポイント -> 自動位置決め -> プログラム実行 -> レーザー切断 -> 分離された単一の PCB/FPC コレクション。



レーザー PCB マシンの機能:

加工熱効果を効果的に制御し、製品のエッジ崩壊と熱効果を改善します。

高品質レーザー、接触加工なし、切断後のバリ・バリなし。

成熟したプロセスシステムは、グラフィックスを正確に計算してセグメント化し、パラメータを処理してグラフィックスを処理するプロセスを実現できます

アプリケーション分野: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp など



レーザー PCB マシンの仕様:

レーザ 固体UVレーザー
レーザー波長 355nm
レーザー光源 紫外線 15W@30KHz
位置決め精度 ±2μm
繰り返し精度 ±1μm
作業領域 300mmx350mm(カスタマイズ可能)
スキャン速度 2500mm/秒
切削速度 2500mm/S以下
切断経路 線、曲線、円、エイリアン
空気圧 0.6~0.8MPa
寸法 1250×1250×1740mm
重さ 1500kg
