| Brand Name: | Winsmart |
| Model Number: | SMTD12 |
| MOQ: | 1セット |
| 価格: | USD1-10000/set |
| Packaging Details: | 合板の箱 |
| Payment Terms: | L/C、T/T、ウェスタン・ユニオン |

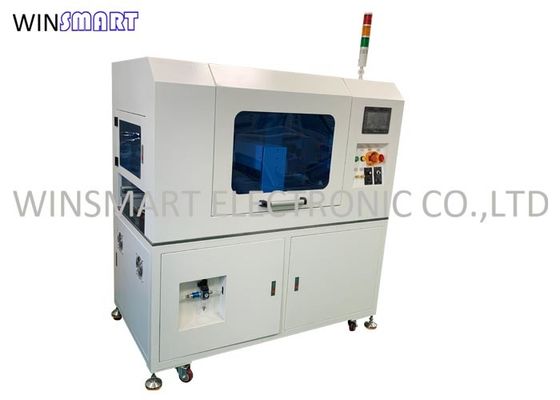

VカットおよびタブPCB Depaneling用の多機能インラインPCBセパレーターマシン
インライン PCB セパレーター機能:
1. このマシンは、インサーター後の PCB ボードのデパネリングに使用されます。
2.自動給餌と自動ローディングの機能があり、操作が簡単です。
3. 各パラメータの設定により、ボードの供給とボードのデパネリングの一貫性が保証されます。
4.精密ステッピングモーターとSMC空気圧部品が使用されており、再現性が高いです。
5. 三菱 PLC および台湾のタッチ スクリーンを使用して、操作インターフェイスは簡単です。
6. 効率: 15 秒 / PC (150x150mm、8 ブレード セット)。
7. 作業エリアの安全センサー。
インライン PCB セパレーターの特徴:
1.複数のカッターの単一グループを自動的に分割でき、さまざまな製品に応じてさまざまなカッターを作成できます。
2.安全を確保するためにアクリルカバーを装備。
3.電気制御部分は、マンマシンインターフェースで選択でき、オープンまたはシールドするのに便利です。
4.ナイフ型の下に集塵トレイがあります。
5. 正方形の溶接フレーム、シート メタル シーリング プレート、表面にスチール ペイント焼付けを採用します。
6. すべての V 溝パネルに適しています。
7. Depaneling 材料: FR、アルミニウム
インライン PCB セパレーター切断プロセス:
ステップ 1: 上部ボード機構が PCBA を所定のトラックに送り、搬送トラックが PCBA を下部ストレート ナイフの上部に送り、下部ストレート ナイフが上昇し、上部ストレート ナイフが移動し、すべての V まで Y 方向に切断します。 Y 方向の罫線がカットされます。
ステップ 2: Y 方向で切断された分離された基板は、トラックを介して複数のカッターの複数のグループに流れ、X 方向で切断された PCB が一度に終了します。
ステップ 3: 1 つの分離された PCB が排出コンベア ベルトに落下し、バック ワーク ステーションに流れ込みます。
ステップ4：機械のカッターダイの下に掃除機があり、ほこりを吸収します。
インライン PCB の分離器の細部:
インライン PCB セパレータの仕様:
| 機械寸法 | 名前 | インライン V カット PCB セパレーター |
| 寸法 | 1500×800×1500mm | |
| 重さ | 600kg | |
| 色 | 白 | |
| 使用要件 | 電源 | AC220V、1800W |
| 空気の供給 | 0.6MPa | |
| 環境 | 清潔で乾燥し、湿気や高温を避けてください | |
| コンポーネントとスコアライン間の最小距離 | 1.5mm | |
| PCB パネルの範囲 | 12x12mm – 300x300mm | |
| 給餌ドアの調整 | 前面は固定、背面は調整可能 | |
| コンポーネントの最大高さ | 上35mm、下20mm | |
| ソフトウェア | シーケンサ | ローカルブランド |
| パラメータ設定 | タッチスクリーンでの設定 | |
| 保管所 | 50のプログラムで利用可能 | |
| タッチスクリーン | 台湾ブランド | |
| センサー | オムロン | |
| ブレードスペック | 素材 | 日本ハイスチール |
| 天使 | 10～30度 | |
| 一生 | 300万回 | |
| ナイフ金型精度 | 0.1mm | |
| ナイフ成形時間の交換 | 60分 | |
| その他の機能 | 誤操作防止 | センサー、ソフトウェア |
| 安全な保護 | 非常停止スイッチ | |
| 電源・ガス遮断機能 | はい | |
| セルフチェック機能 | 起動時間監視、容量監視、設備異常情報、自動排除システム |
|
