PLCはWellerのヒーターとのロボティックLEDのストリップのはんだ付けする機械110V 220Vを制御する

LEDのWellerのヒーターをはんだ付けするLEDのストリップのための産業はんだ付けするロボット オートメーション

概観:

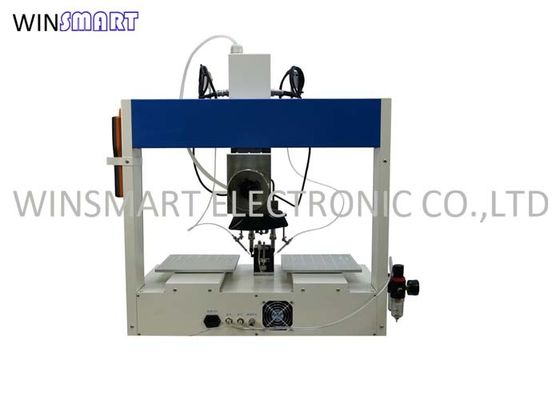

5つの軸線のはんだ付けする機械はTV5500 2、TV5500完了ヒューマン・インターフェース間のシリアル通信 リンクによって、ホストのそして完全な動作制御および一組のポイント様式から、完全な三次元の成っている、IOの港および他の操作構成される手持ち型箱+ 5軸線自動はんだ付けする機械ホストから高精度の5軸線自動はんだ付けする機械成っている。この機械に、自動クリーニングおよび他の機能がはんだ付けするあり、スポット溶接、抗力、コピーの配列編集する、位置修正、大きさグラフィック鍋、グラフィック、ズームレンズそして自動置き、他の機能があり。機械の支持に加えて手動でモード入力座標を教える座標を入れたりしかしまた輸入の特徴のコンピュータ・グラフィックスを支え、コンピュータ・グラフィックスはPLTファイルまたはGコード ファイルに変えることができコントローラーによってそれから処理されてファイルを処理する機械をはんだ付けするために変えられる。各々の処理ファイルはTV5500に128Mがあるが、持っている16Mの記憶を，000の処理ポイント、ADT-8848を貯えることができる。このシステムはまたユーザーがUディスクで処理ファイルを読み、書くことを可能にするUディスク読書および執筆機能を支える。

ロボティックはんだ付けする機械指定:

ハードウエア特徴

• 運転:ステップ・モータ
• モーター軸線いいえ:5 （XYZRU）
• 反復性XYZ:±0.02mm
• 反復性R:±0.02°
• 供給のコントローラー:ステップ・モータ
• 外的なコミュニケーション:RS232/USB
• ファイル ストレージ スペース:教授箱128Mのホスト16Mの最も大きい個室方式3Mの処理のファイル ストレージ スペース（，000の処理ポイント）
• USB機能:教授箱はUSBのホストとして使用し、奴隷はUSBの奴隷として、ホスト使用することができる
• 力:AC 220V/50Hz
• 働くtem。:- 5 | 50℃
• 貯蔵のtem。:- 30℃ | 70℃
• 働く湿気:20% | 90%
• 貯蔵の湿気:10% | 95%

ソフトウェア機能:

• システム・パラメータ、売り手変数は保護されるパスワードである場合もある。
• サポート スペース軸線の線形補入、トーチの回転軸線の補入。
• 先読みのアルゴリズム、自動滑らかな角の速度の使用。
• サポート コンピュータ・グラフィックスの輸入の特徴はPLTファイルおよびGコード ファイルを輸入できる。
• 弾道ヒステリシス機能及び高度の最後の供給機能は錫の積み重ねの始まり、終わるために、問題を解決する。
• 豊富なスポーツの指示および補助命令セット。
• 便利で、友好的な教授編集ファイルは、および大きさを編集する、コピーの配列、グラフィック、自動肉付け量る、鍋、グラフィック バルク削除および他の高度の編集の特徴提供する。
• グラフィック ディスプレイ、それはファイル写実的な形を処理する非常に直観的な表示である場合もある。
• 実時間動的表示プロセス経路。
• 便利なヘルプ システム、インターフェイスで、助けファイルを実施する出版物の転位+ F1キー。
• 処理モードは円プロセス、単一の処理、自動処理、シングル・ステップ プロセス、等を支える。

ロボティックはんだ付けする機械塗布:
