| Brand Name: | Winsmart |
| Model Number: | SMTIR500 |
| MOQ: | 1セット |
| 価格: | USD20000-80000 |
| Packaging Details: | 合板の箱 |
| Payment Terms: | T/T、L/C、ウェスタン・ユニオン |

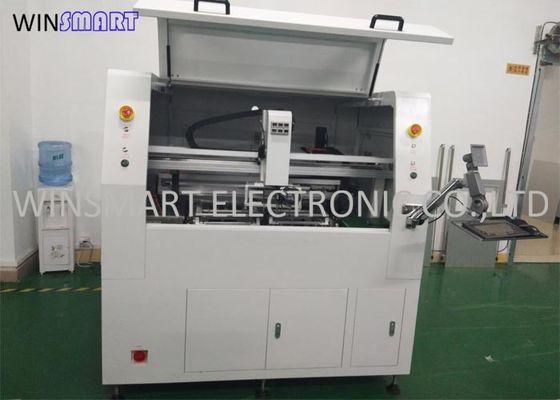

2表0.8-3.0mmのカッターが付いているPCBアセンブリのためのインラインPCBのルーター機械
| いいえ。 | 記述 | データ |
| 1 | PCBの最高のサイズ | 400×400mm （カスタマイズできる） |
| 2 | サーボ・システム | XのＹ軸ACサーボ モーター（400W） Z軸（100W） |
| 3 | 紡錘の速度 | 2000-60000rpm/min |
| 4 | 速度の切断 | 1-100mm/sec |
| 5 | PCBの位置 | ジグの据え付け品 |
| 6 | システムの選択 | 自動車 |
| 7 | 塵は集まる | 底は集まる |
| 8 | 用具 | φ0.8~3mm |
| 9 | 正確さの切断 | ±0.05mm |
| 10 | PC | Windows 7か窓10 |
| 11 | 移動速度 | 1000mm /s （最高） |
| 12 | プログラミング | PC/CCD |
| 13 | 空輸補給 | 5-8㎏/㎝ ³ |
| 14 | 電源 | AC220V±5% 50 /60Hz 3kw |
指定:
1) モデル:SMT-IR500
2) 機械次元:1902年の（W） x1373 （D） x1700 （H）の重量:1400kgs
3) 動きシステム
a. モーター:7軸線ACバス サーボ モーター
b. 反復性:±0.02mm
c. 精密の切断:±0.05mm
d. 反復性:±0.02mm
e. 決断:±0.01mm
f. 軸線:X/Y1/Y2/Z/A/B/C

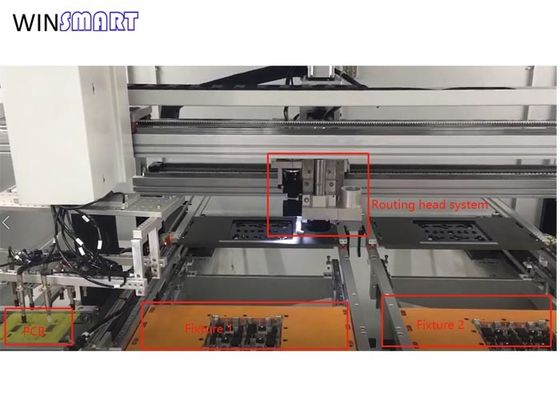

4) 働きプラットホーム
a. ワーク テーブル:2
b. 方法を置くPCB:ピン ホールか不用なPCBの端
c. パネルの先に/出て来るため:自動
d. 製粉区域:400x500mm
e. PCBの厚さ:0.3-3mm
5) 紡錘モーター
a. 力:380Wのブランド:ドイツKavo
b. 最高の紡錘の速度:100000rpm/ESD
c. 冷却の方法:空冷
d. ビットの誘導:ハンドル3.175mm dia
e. 方法を取り替えるビットの誘導:自動/マニュアル
6) レーザーのaltimetryシステム
a. 機能:PCBのローディングの高さを点検しなさい、圧力プレートを防ぎなさい
b. 測定の範囲:0.005mm-14mm
c. 測定の精密:±0.005mm
7) 真空システム
a. 容量:63L/minute
b. 機能:はめ込み式真空の吹く機能
8) 集じんシステム
a. 力:3HPエア クリーナー
b. 排気の容積:4-5 M3/Minute
c. 静圧:-2300mmaq
9) 電気供給
a. 力:220Vの段階I、20A、50/60Hz
b. ガスの源:4-5 L/Minute
機械動作システム
1. 操作インターフェイス:Windows 7
2. 視覚システム:高リゾリューションのデジタル カメラ/Cognexの視野システム
3. プログラミング:
a. AOI scanning/CCDのグラブの座標
b. 斜めのフィルムのコピー機能
c. 座標、ccdの同時性を自動的に変更しなさい
d. 他の機能:用具の直径の補償、集じん器のクリーニングの先端
フライス盤の特徴:
1. 道の完全な閉じたループの、切断、フィードバック追跡する、実時間間違い補償、中国の最初上限の理性的なシステム
2. 従来のコンピュータ ベース板PLCの制御カード、安定性が高くおよびより強いanti-interference壊す輸入された割れ目PLCを使用して。
3. 中国の最初レーザーの高さの測定機能、簡単な操作およびより高い安全性能
4. 上部の塵を払う構成によって、腺機能によって、掃除機をかける効果はよりよい
5. 自動的にバーコードを識別し、切断プログラムを取り出すため
