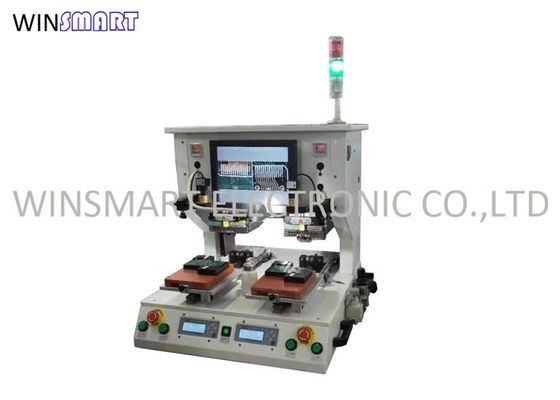

2 Thermodeに熱い棒はんだ付けする機械に与えるマニュアル

ワイヤーおよびPCBsのはんだ付けすることのための自動熱い棒はんだ付けする機械

主義:

1. 脈拍力の加熱法は発生するジュール熱を時モリブデンおよびチタニウムのような抗力が高い材料を通る脈拍の現在の流れ使用する。通常、ホット スポットは熱するノズルの前部分に接続され、一定の温度の正しさを保障する発生させた電力はリアルタイムの制御電源に戻って与えられる。

2. 脈拍の現在の加熱装置ははんだが溶ける必要があるときだけ電気暖房を行なう即刻の加熱法である。

3. 次に金属の溶接の先端は時現在のパスそして溶かすはんだを熱する。はんだが溶けた後、羽毛を活気づき、涼しい止めなさい。加圧州ははんだが凝固する、偽にはんだ付けしないではんだ付けするか、または浮かぶ高信頼性は得ることができるまであり。

Hotbarの溶接機の役割:
1.脈拍の熱する電源:熱い圧接のノズルを通る現在の流れ。
2.脈拍の暖房の頭部:溶接材料を加圧し、ばねまでに圧力を調節しなさい。
3.熱い圧接のノズル（電極）:ジュール熱を発生させるシートの溶接のノズルおよび大きく熱い圧接のノズルに分けられる部品

特徴:

1. 独特な脈拍熱技術は最も速いはんだ付けするヘッド暖房を提供する。

2. 広い製品の範囲のためのプログラム可能なはんだ付けする温度、加熱率および時間の持続期間。

3. 従って熱電対は働く表面及びthermodeへの近似性で固定され、正確な温度のフィードバック制御を提供する。

4. はっきり目に見えるLED表示との閉じたループPIDの温度調整。

5. はんだ付けする時間はプログラム可能である場合もあり、温度によって誘発される。

6. 浮遊thermodeは結合されるthermodeの頭部と部品間の一貫した圧力そして熱伝達を保障する。

7. 精密な力制御のためのLCD表示が付いているプログラム可能な圧力スイッチ。

8. 拡大レンズが付いているCCDのカメラ システムは良ピッチの位置のために改装することができる。

指定:

機械細部:

Paratmeterのヒート シール:

1. 温度較差:50℃への600℃

2. 温度の正確さ: ±1°C

3. とらわれのタイマー:0-12秒

4. とらわれの空気圧:0.4-0.6MPa

5. 圧力正確さ: ±0.05MPa

6. 最高のとらわれの力:1100N
