商品の詳細:
|
色: | 白い | PCB材料: | FR4のアルミニウム |
---|---|---|---|
PCBの厚さ: | 0.8-3.0mm | 切断の精密: | ±0.05mm |
最高PCBのサイズ: | 280x280mm | 特徴: | 上の切断 |
掃除機: | 3HP/2.2KW | 旅程ビット: | Dia 0.8-2.5mm |
現地の取付け: | はい | 製品名: | 半自動PCBのルーター |
ハイライト: | 半自動PCB Depanelingのルーター機械,より低い圧力PCB Depanelingのルーター機械,半自動PCBのルーター |

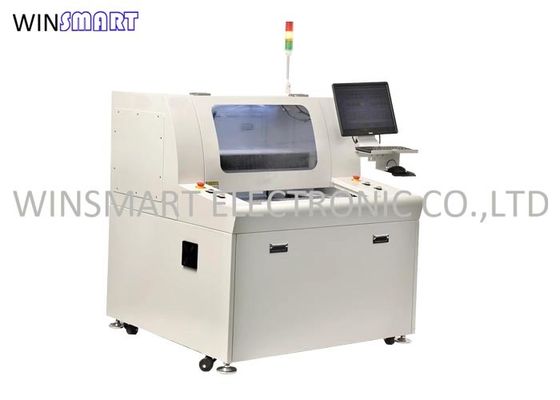

より低い圧力のプリント基板Depanelingのための半自動PCBのルーター
PCBのルーターの指定:
全面的 | |
次元(W*D*H) | 1220mm*1200mm*1850mm |
重量 | 600KG |
相殺される高さ | 60~110mm |
マニピュレーター | |
モーター タイプ | JiaBaoシリーズ |
反復性の位置 | 0.01mm |
軸線の仕事域(最高) | 730mm*450mm*50mm |
ワーク・ステーション | |
PCBの固定 | 標準、特殊化 |
荷を下すPCBの/負荷 | マニュアル |
PCBのサイズ(最高) | 280x280mm |
厚いPCB (最高) | 3.5mm |
Fixturing | |
fixturing剛性率 | カスタマイズされる据え付け品を作りなさい |
Fixturingの固定 | 機械類 |
紡錘モーター | |
力 | 150W |
紡錘 | 20000-60000rpm/min |
保護しなさい | 自己/風の冷却 |
変更のカッター | 特殊化 |
機能の誘導 | |
切る速度を(最高。) | 80mm/s |
運転する速度を(最高。) | 2500mm/s |
切断の精密 | 0.01mm |
真空システム | |
真空力 | 3.5KW AC 380V |
真空 | 錘 |
実用性 | |
力 | 2.0KW AC380V |
空輸補給 | 5KG/cm2 |
プログラミング | |
プログラムは編集する | インラインに |
機能は編集する | ライン、アーク、circula、Uカーブ |
プログラム貯蔵 | HDD |
視野システム | SONE色CCD |
フライスのオフセット | 自動車 |
真空の組み立て | 自動車 |
操作のモニター | |
Iindicator | Iindicator機械国家 |
用具の点検 | 自動検出用具の生命、時間のテストの使用 |
モーター保護するため | の積み過ぎ、低電圧の保護機能過熱することを持ちなさい |
負荷の点検上のモーター | 積み過ぎを、ラインである正常な、低電圧の保護機能持ちなさい |
用具の使用可能な時間 | 自動検出用具の生命、 |
データ統計量 | 計算を分ける別の板モデル多様なカウント方法 |
間違いの記録 | ソフトウェアは自動的に機械のすべての警報記憶を記録する |
III.正確さ | |
軸線の精密 | 0.001mm |
精密の切断 | 0.1mm |
IV.安全 | |
仕事域は保護する | Saftyセンサー |
ドア センサー | 前後安全ドアのマイクロスイッチ センサー(任意) |
PCB Depanelingのルーターの特徴:
1. CCDのzoom-inのイメージはポイント設定のプログラミングのeasier&increaseに正確さを作る。

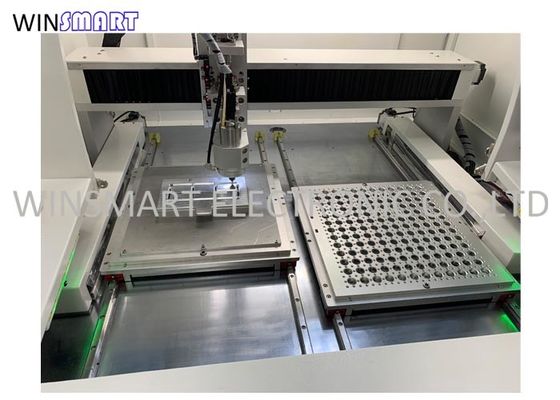

2. 2滑走テーブルはよりよい生産性のためのタック・タイムを減らすためにin-and-out動きを同時に提供したものだ。
3. 自動印のオフセットsystem.CCDイメージはcheck&simulate道か切断の前に不必要な間違いを減らすために誘導できた。
4。 120Mの切断を終えるときオペレータにビットの誘導を変えるために思い出させるために点検し、警報システムかまれた生命時間を導くことを持っている。そしてビット最初2mmを導くことは最初の製粉ポイント、中間2mmを切った第2製粉ポイントを、最後の2mm切った生命時間を増加するために第3製粉ポイントを切った。
5. 切断の間に安全な生産を保障するために安全センサーを取付けなさい。
6. 異なった予算の条件を満たす別の費用の任意紡錘。
PCBのルーターFAQ:
1. :ビットの誘導の生命何時であるか。
Q:150-300メートル。
2. :このモデルはアルミニウムPCB板を切ることができるか。
Q:はい、それはできる。
3. :PCBの位置についての何か。
Q:位置のための使用によってカスタマイズされるジグ。
4. :インラインPCBのルーターのための紡錘は何であるか。
Q:ドイツSycoTec 4025。
5. :それを包む方法か。
Q:ルーターおよび洗剤は真空の後で分けられた木の場合に包まれる。
6. :利用できる現地の取付けおよび訓練はある。
Q:はい、それは利用できる。
7. :あなたの受渡し条件は何であるか。
Q:私達は元ワーク、FOB、CIF、DDU、DDP、等を受け入れる。
