| Brand Name: | Winsmart |
| Model Number: | SMTID3 |
| MOQ: | 1セット |
| 価格: | USD1-10000/set |
| Packaging Details: | 合板の箱 |
| Payment Terms: | L/C,T/T,ウェスタンユニオン |

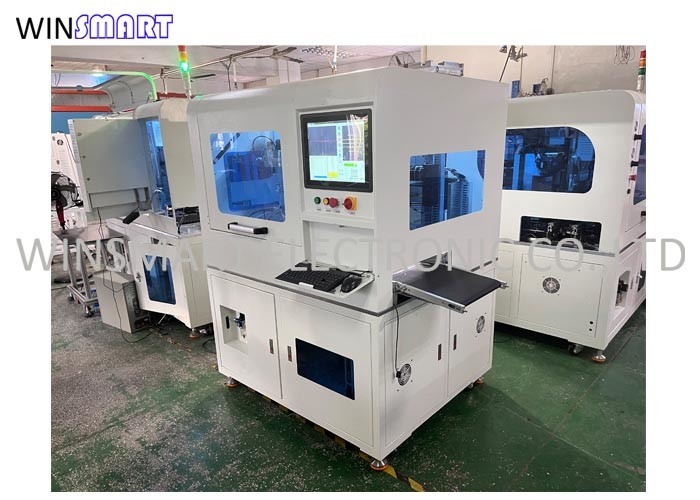

多機能PCBデパネリングセパレーター,Vカット&タブボードのための2つのスピンドル
PCBデパネリング分離器 説明:
2つのスピンドルを持つ多機能PCBデパネル分離機は,PCB,特にVカットおよびタブボードの分離のために設計された専門機器です.異なる種類のPCBを収容するために2つのスピンドルを持っていますこの機械は汎用性があり,Vカットボードとフレーズブリッジボードの両方の幅広いPCB製造プロセスに適しています.
PCBデパネル分離器の機能:
2つのスピンドルを持つ多機能PCBデパネリングセパレーターの主な機能は,特にVカットとタブボードのPCBを分離することです.以下の機能を実行します:
V切断分離:この機械は,スピンドルの1つを使用して,PCBのV切断分離を行う.プレート上で事前に定義されたV切断線に従って,ストレスの原因や損傷なしに正確にそれらを分離します.
タブボード分離:この機械は,タブボードを分離するために他のスピンドルを使用します.各 PCB の整合性を維持しながら,個々のボードを接続するタブを削除するように設計されています.
パーソナライズ可能性:この機械は,特定のPCB設計と要件に基づいてカスタマイズすることができます.異なるボードサイズ,形状,厚さに対応するために簡単に調整できます.
PCBデパネル分離器の特徴:
2つのスピンドル: 2つのスピンドルが組み込まれることで,マシンがVカットとタブボードの両方を処理することができ,PCBデフェンリングプロセスで汎用性と効率性を提供します.
精密分離:この機械はPCBの精密分離を保証し,ボードの整合性を維持し,部品へのストレスや損傷を最小限に抑える.
調整可能なパラメータ: 機械は切断速度,スピンドル圧力,フィードレートなどの調整可能なパラメータを提供しています.異なるPCB材料と厚さで最適な切断性能を可能にする.
パーソナライズ可能な切断経路:PCB設計要件に基づいて,さまざまな形やサイズに対応する特定の切断経路に従うように機械をプログラムすることができます.
コンベヤーシステム:この機械には,分離プロセス中にPCBのスムーズな移動を容易にするコンベヤーシステムがあり,効率と生産性を高めます.
PCBデパネル分離器の仕様:
| ポイント | SMTID3 |
| 作業エリア | 250x200mm,0-80mm ((Z) |
| CCD | 540 |
| スピンドル | 中国ブランド |
| スクロール棒,ガイドレール,モジュール | 中国ブランド |
| サーボモーター | パナソニック |
| 静電エリミネーター | ADK-801ADK-801 |
| PC | 工業用品 |
| モーション制御カード | PI9074 |
| モニター | 17インチ |
| オペレーティングシステム | Windows 10 |
| スピンドル速度 | 40000RPM |
| XYZ 駆動速度 | XY.800mm/s,Z.300mm/s |
| 切断速度 | 0~80mm/s |
| 切断精度 | ±0.05mm |
| 総動力 | 5KW |
| 作業プラットフォーム | ローティングトレイは2つの方向で切ることができます |
| スピンドル冷却システム | 空気冷却 |
| 掃除機の電力 | 3.5kw 380V,3相 (オプション上下真空掃除) |
| 空気圧 | 0.5-0.7MPa |
| 騒音制御 | < 80 dB |
| 安全装置 | 安全ドアとセンサー |
| 動作モード | インライン |
| PCB 積載 | 調節可能な送料輸送機 |
| 自動故障検出と保守モード | 自己診断機能,リアルタイムのエラー情報表示と直感的にトラブルシューティングのために各IOポートの状態をクエリ |
| 技術支援と訓練 | 設備の運用,プログラミング,ハードウェアの保守,訓練サービスを提供する |
| 視力システム | CCD 視覚位置調整システム |
| 調整できる高さ | 50~70mm |
| 警告灯 | 三色ランプ |
| 作業範囲の保護カバー | 六角形のドアの盲目保護モード |
| サイズ | 1000 ((L) x1010 ((W) x1860 ((H) mm |
| 体重 | 約1000kg |
PCBデパネリングセパレーターの動作原理:
2 スピンドルを持つ多機能PCBデパネリングセパレーターは,処理されているPCBの特定の種類に基づいて動作します.
V切断分離:機械は,スピンドルの1つを使用して,PCB上の事前に定義されたV切断線に沿います.スピンドルは制御された圧力を適用し,V切断経路に沿って移動します.ストレスの発生や損傷を伴わずに正確な分離を保証する.
タブボードの分離:機械は別のスピンドルを使用し,個々のボードを接続するタブを外します.スピンドルは指定されたタブ領域に位置し,制御された力を適用します.各PCBの整合性を保ちながらタブを分離する.
PCBデパネリングセパレーターの構成リスト:
1線形PCBデパネリング分離器 × 1ユニット
2掃除機 × 1 ユニット
3切片 x 5個
4ルーティングビット x 50 pcs
5操作説明書 x 1 PC
6操作ビデオとセットアップビデオ
|
